122-571-5 Przewód formowany z wtyczką DIN-B 11 mm, warystor + LED, 24 V AC/DC, 5 m Camozzi

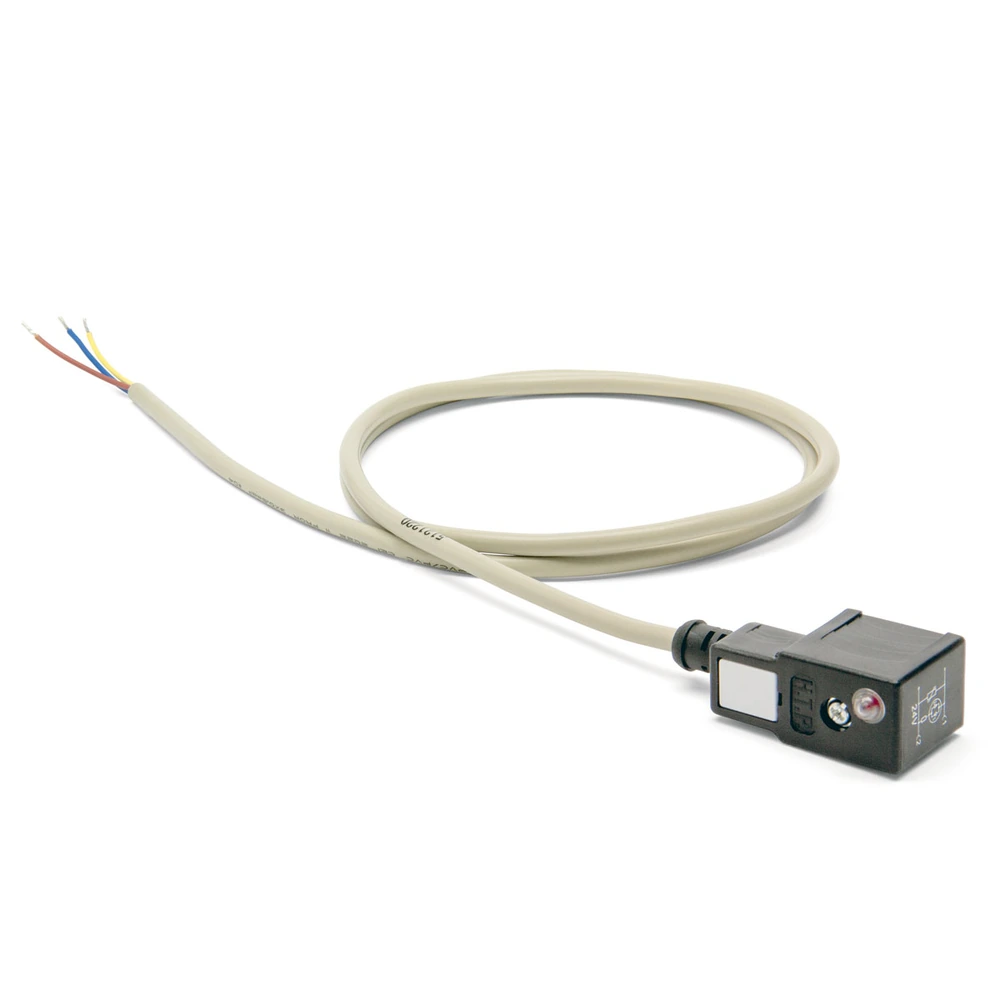

122-571-5 – formowany przewód 5 m z wtyczką DIN-B, LED i warystorem

122-571-5 jest gotowym przewodem przyłączeniowym Camozzi do cewek G7, U7 i B7 ze standardem DIN EN 175301-803-B i interfejsem 11 mm. Wtyczka jest fabrycznie formowana z przewodem, dlatego ogranicza liczbę czynności montażowych wykonywanych na miejscu.

Wbudowana dioda LED sygnalizuje obecność napięcia na obwodzie. Warystor ogranicza przepięcia łączeniowe powstające podczas wyłączania obciążenia indukcyjnego. Dokładny wariant 122-571-5 jest przeznaczony do 24 V AC/DC.

Znaczenie kodu i konstrukcja

Końcówka -5 oznacza w tym dokładnym wariancie przewód o długości 5000 mm. Nie jest to klasyczna rozbieralna wtyczka z dławnicą: przewód jest wyprowadzony fabrycznie i formowany z korpusem wtyczki. Dlatego do 122-571-5 nie przypisuje się dławnicy PG9 ani przewodu kupowanego osobno.

Najważniejsze parametry techniczne

Dobór do cewki

Przy doborze sprawdź trzy elementy: standard przyłącza, napięcie oraz rodzaj zasilania. Wtyczka 122-571-5 pasuje do cewek Camozzi rodzin G7, U7 i B7 wyposażonych w przyłącze DIN-B 11 mm i zasilanych napięciem 24 V AC lub 24 V DC.

Nie należy dobierać jej do cewek GP/GP7 z interfejsem 9,4 mm ani do rodzin G9/G93, A8, B8 i B9. Do cewek U7EX przeznaczonych do stref zagrożenia wybuchem należy stosować wyłącznie potwierdzone akcesoria EX, w tym właściwą wtyczkę 122-800EX.

Jak wybrać długość przewodu

Długość 5 m jest właściwa, gdy pozwala poprowadzić przewód od cewki do punktu przyłączeniowego z potrzebnym zapasem serwisowym. Rodzina 122-571 obejmuje także długości 1, 3, 5 i 10 m. Wariant należy wybrać według rzeczywistej trasy kablowej, bez tworzenia dużych pętli przewodu przy zaworze.

Różnica względem 122-800

122-800 jest rozbieralną wtyczką bez elektroniki, z dławnicą PG9 i przewodem dobieranym osobno. 122-571-5 jest gotowym przewodem 5 m z formowaną wtyczką, LED i warystorem. Te warianty różnią się konstrukcją i sposobem montażu, mimo wspólnego standardu DIN-B 11 mm.

Produkty uzupełniające

Potwierdzone, aktywne przykłady kompatybilnych cewek 24 V to G73 (24 V DC, G7), U73 (24 V DC, U7), B7B (24 V AC, B7). Wybór cewki zależy także od zaworu, wymaganej mocy i materiału obudowy. Pozostałe warianty są dostępne w kategorii cewek i akcesoriów.

Dokumentacja i producent

Producent: Camozzi Automation. Dokładny wiersz 122-571-5 oraz tabelę długości rodziny publikuje oficjalna strona rodziny 122-571. Standardy i zgodność cewek opisuje katalog SOLENOIDS Camozzi.
