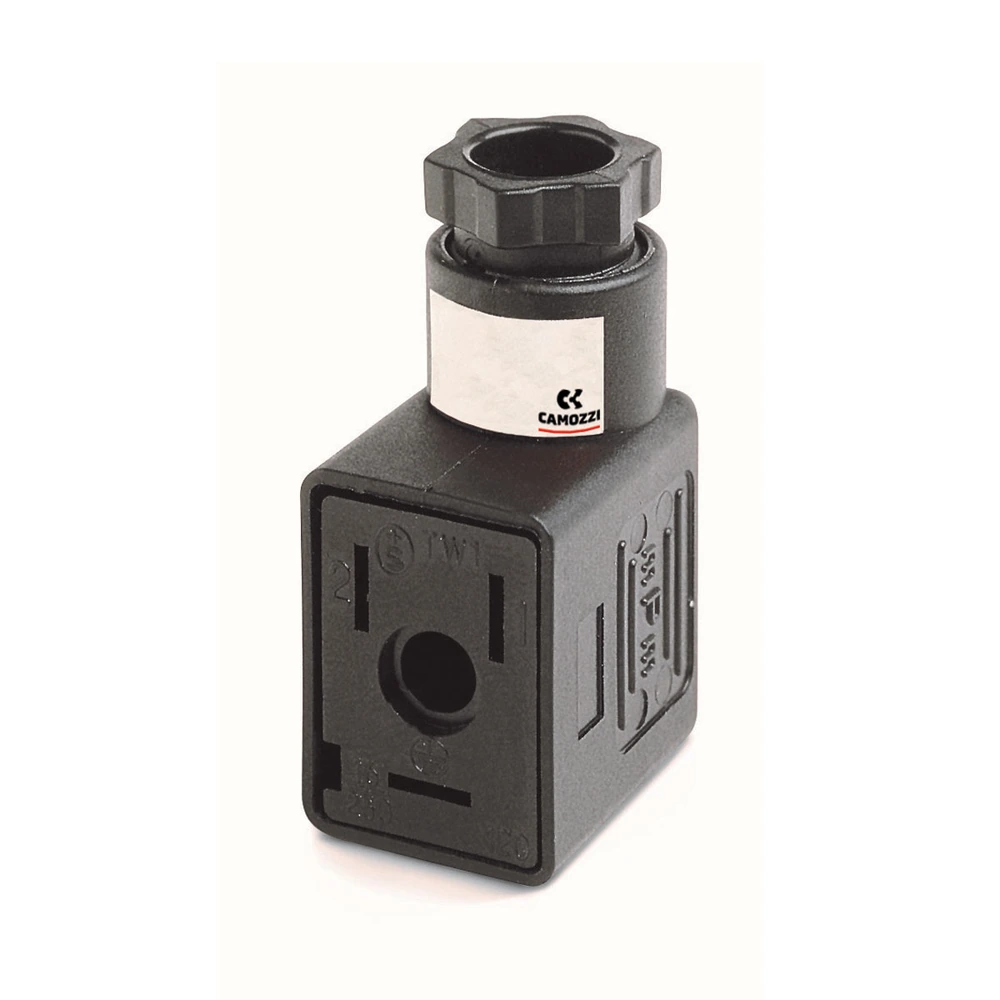

122-702 Wtyczka kątowa DIN EN 175301-803-B, 11 mm, warystor + LED, 110 V AC/DC, PG9 Camozzi

Przejdź do sekcji Opinie

Camozzi rodzina 122

122-702 – wtyczka DIN-B 11 mm z warystorem i LED

Wtyczka do kompatybilnych cewek Camozzi G7, U7 i B7. LED sygnalizuje obecność napięcia, a warystor ogranicza przepięcia powstające podczas przełączania cewki.

Elektronika 122-702 jest przeznaczona do 110 V AC/DC. Zakres dostawy obejmuje jedną wtyczkę; przewód, cewkę i zawór dobiera się osobno.

Kod122-702
Typ produktuwtyczka kątowa z elektroniką ochronną i LED
Rodzina122
Standard przyłączaDIN EN 175301-803-B
Wymiar interfejsu11 mm
Liczba pinów3 (2 styki robocze + PE)
Zakres napięcia110 V AC/DC
Rodzaj napięciaAC/DC
SygnalizacjaLED – obecność napięcia
Rodzaj elektronikiwarystor + LED
DławnicaPG9; przewód montowany osobno
Stopień ochrony po montażuIP65 po prawidłowym montażu z kompatybilną cewką
Zakres dostawyjedna wtyczka 122-702, bez przewodu i cewki

Przejdź do pełnego opisu
PLN EUR
Cena 32,59 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
Na zamówienie – termin do potwierdzenia

Cechy produktu

Parametry techniczne

  • Typ produktu Wtyczka
  • Rodzina produktu 122
  • Rodzaj napięcia AC/DC
  • Standard przyłącza elektrycznego DIN EN 175301-803-B
  • Liczba pinów 3
  • Napięcie elektroniki wtyczki 110 V AC/DC
  • Rodzaj elektroniki LED + warystor
  • Dławnica PG9

Właściwości produktu

  • Stopień ochrony po montażu IP65 po prawidłowym montażu z kompatybilną cewką
  • Producent osprzętu Camozzi

Opis

122-702 – wtyczka DIN-B 11 mm z LED i ochroną warystorową, 110 V AC/DC

122-702 jest kątową wtyczką Camozzi rodziny 122 do cewek ze standardem DIN EN 175301-803-B i interfejsem 11 mm. Przezroczysta obudowa ułatwia kontrolę sygnalizacji LED.

LED informuje o obecności napięcia na obwodzie wtyczki, lecz nie potwierdza mechanicznego przełączenia zaworu. Warystor ogranicza przepięcia łączeniowe powstające przy wyłączaniu obciążenia indukcyjnego i wspiera ochronę obwodu sterującego.

Napięcie i podłączenie

Dokładny wariant 122-702 jest przeznaczony do 110 V AC/DC. Oznaczenie LED nie oznacza zasilania wyłącznie prądem stałym: zakres i rodzaj napięcia zawsze wynikają z dokładnego kodu wtyczki. Warystor jest elementem przeznaczonym do pracy z AC/DC w podanym zakresie.

Przewód wprowadza się przez dławnicę PG9 i montuje osobno. Wtyczka ma trzy styki: dwa robocze i PE. Producent podaje moment dokręcania 0,5 Nm. Stopień ochrony IP65 dotyczy prawidłowo zmontowanego połączenia z kompatybilną cewką.

Najważniejsze parametry techniczne

Kod produktu122-702
Typwtyczka kątowa do cewki elektromagnetycznej
Rodzina122
StandardDIN EN 175301-803-B
Interfejs11 mm, DIN-B
Liczba pinów3 (2 styki robocze + PE)
Napięcie robocze elektroniki110 V AC/DC
Elektronikawarystor + LED
SygnalizacjaLED – obecność napięcia na obwodzie
Ochronawarystor ograniczający przepięcia łączeniowe
Kolor obudowyprzezroczysty
Wprowadzenie przewodudławnica PG9
Moment dokręcania0,5 Nm
Stopień ochrony po montażuIP65 po prawidłowym montażu z kompatybilną cewką
Zakres dostawyjedna wtyczka 122-702, bez przewodu i cewki

Dobór do cewki

Zgodność mechaniczna DIN-B 11 mm nie wystarcza. Przed doborem trzeba potwierdzić jednocześnie CONNECTOR_INTERFACE_MATCH, VOLTAGE_MATCH i CURRENT_TYPE_MATCH. Wykonania U7EX wymagają osobno potwierdzonej wtyczki EX i nie są zastosowaniem dla 122-702.

Różnice między wariantami 122

122-800 jest podstawową wtyczką bez elektroniki. Warianty 122-701, 122-702 i 122-703 mają warystor i LED, ale pracują odpowiednio przy 24 V, 110 V i 230 V AC/DC. Nie należy dobierać wariantu tylko po wyglądzie obudowy: numer wtyczki musi odpowiadać napięciu i rodzajowi zasilania cewki.

Porada RexAir

Dla 122-702 najpierw potwierdź interfejs DIN-B 11 mm, następnie napięcie 110 V AC/DC, a na końcu sposób podłączenia przewodu przez PG9. Jeśli elektronika LED i warystor nie są potrzebne, porównaj 122-800.

Produkty uzupełniające

Potwierdzone, aktywne przykłady cewek zgodnych mechanicznie, napięciowo i pod względem rodzaju prądu: G7K (110 V AC, G7), U710 (110 V DC, U7), B7D (110 V AC, B7). Dobór konkretnej cewki zależy również od zaworu, wymaganej mocy i materiału obudowy. Pozostałe warianty są dostępne w kategorii cewek i akcesoriów.

Dokumentacja i producent

Producent: Camozzi Automation. Dane dokładnego SKU zawiera karta 122-702 z 19.05.2026, a rodzinę 122 opisuje katalog SOLENOIDS.
