122-892C Wtyczka wstępnie okablowana G9, wspólny plus, 12/24 V DC, przewód 2 m Camozzi

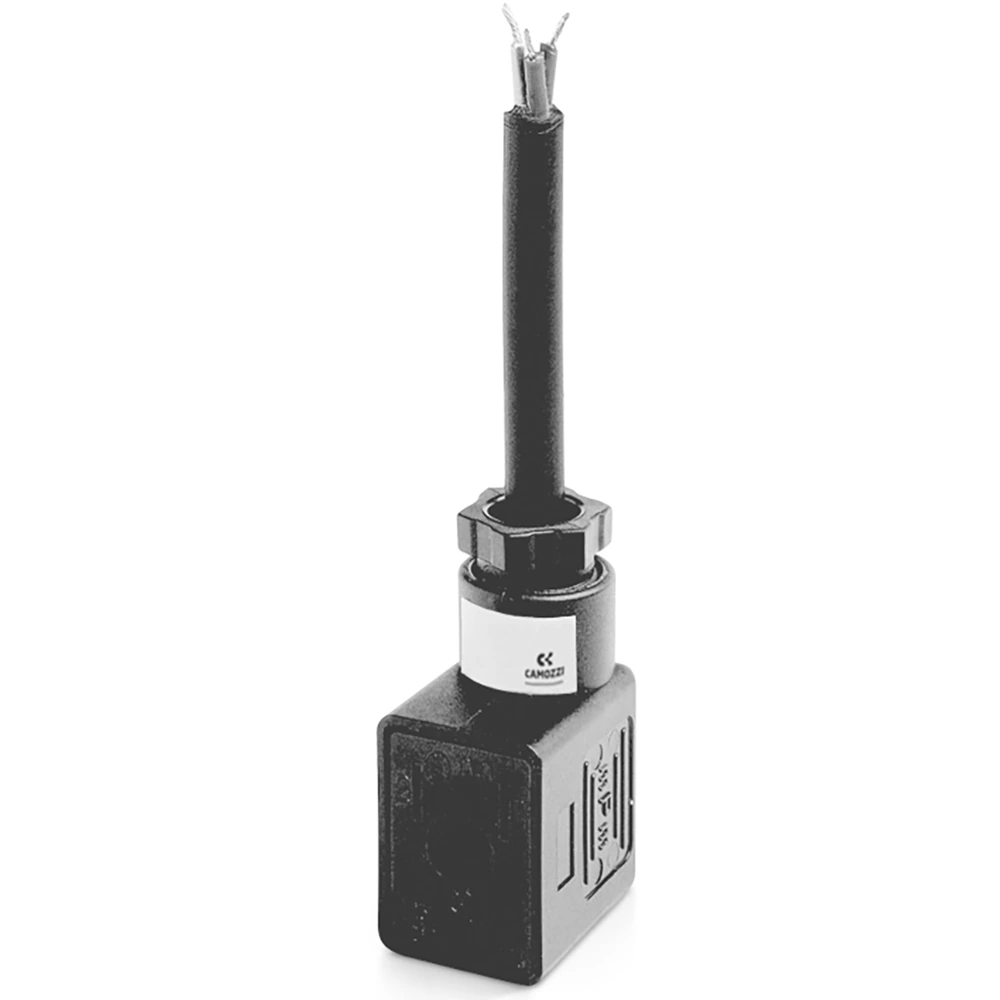

122-892C – wstępnie okablowana wtyczka do impulsowej cewki Camozzi G9, wspólny plus

122-892C jest specjalnym, wstępnie okablowanym złączem Camozzi przeznaczonym do sterowania impulsową cewką rodziny G9/G93. Produkt pracuje w obwodach 12 lub 24 V DC i ma fabrycznie zamontowany przewód o długości 2 m.

Ten wariant wykorzystuje wspólny przewód dodatni. Wybór między 122-892C a 122-893C zależy od sposobu wykonania wyjść sterownika PLC oraz przyjętego wspólnego potencjału w obwodzie sterującym.

Jak działa sterowanie impulsowe G9

Cewka G93 jest układem bistabilnym z magnesem trwałym. Krótki impuls o jednym kierunku przepływu prądu przełącza układ, a impuls o przeciwnej polaryzacji powoduje jego zwolnienie. Po zakończeniu impulsu położenie jest utrzymywane bez ciągłego zasilania.

Wtyczka 122-89*C porządkuje przewody potrzebne do realizacji obu kierunków impulsu z wykorzystaniem wspólnego bieguna. W praktyce wariant ze wspólnym plusem stosuje się wtedy, gdy wspólny przewód układu sterowania ma potencjał dodatni, a poszczególne wyjścia realizują wymagane impulsy względem tego przewodu.

Najważniejsze parametry techniczne

Dobór do sterownika PLC

• Potwierdź napięcie obwodu: 12 V DC albo 24 V DC.
• Sprawdź, czy układ wyjściowy PLC wymaga wariantu „wspólny plus”.
• Potwierdź, że urządzeniem wykonawczym jest cewka impulsowa G9/G93.
• Uwzględnij minimalne czasy impulsów wymagane przez dokładny wariant cewki.

Różnica między 122-892C i 122-893C

122-892C ma wariant wspólny plus. Alternatywny model to 122-893C ze wspólnym minusem. Obie wtyczki mają przewód 2 m i pracują przy 12/24 V DC, ale nie są zamienne bez sprawdzenia wspólnego potencjału i logiki wyjść sterownika.

Nie są to standardowe zamienniki wtyczki 122-800 ani wariantów LED 122-701, 122-702 i 122-703. Te produkty służą do innych sposobów zasilania i nie realizują specjalnego sterowania impulsowego G9.

Zakres dostawy

Zakres dostawy obejmuje jedną wtyczkę 122-892C z fabrycznie zamontowanym przewodem 2 m. Cewka G93 i pozostałe elementy układu sterowania nie są częścią zestawu.

Produkty uzupełniające

Bezpośrednio kompatybilnym urządzeniem jest impulsowa cewka Camozzi G93. Dobór kompletnego układu wymaga również zgodnego zaworu i sterownika PLC zapewniającego właściwe impulsy oraz zmianę polaryzacji.

Dokumentacja i producent

Producent: Camozzi Automation. Dane pochodzą z dokładnej tabeli 122-89*C dla G9. Oficjalny katalog SOLENOIDS Camozzi.
