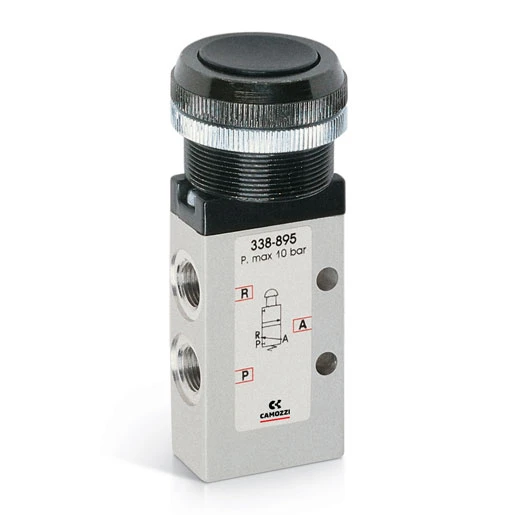

338-895 Zawór ręczny 3/2 N.C. G1/8, przycisk czarny, monostabilny, Seria 3 Camozzi

Jak działa

Oznaczenie 3/2 opisuje trzy porty i dwa położenia suwaka. W wykonaniu normalnie zamkniętym zasilanie jest odcięte w położeniu spoczynkowym, a port roboczy może zostać odpowietrzony. Po przełączeniu zawór łączy zasilanie z portem roboczym.

Operator przełącza suwak bezpośrednio za pomocą elementu: przycisk czarny. Zawór nie wymaga cewki ani elektrycznego układu sterowania. Wykonanie monostabilne wraca do położenia podstawowego po zaniku sygnału lub zwolnieniu elementu uruchamiającego, ponieważ wykorzystuje powrót sprężynowy.

Najważniejsze parametry techniczne

Dobór i zastosowanie

Ten wariant sprawdzi się w automatyce maszyn, układach manipulacyjnych, urządzeniach montażowych i innych instalacjach, w których wymagana jest zgodna funkcja zaworu oraz przewidywalny sposób przełączania.

• potwierdź funkcję 3/2 N.C. oraz wymagane zachowanie odbiornika po zaniku sterowania;
• sprawdź, czy przepływ 700 Nl/min jest wystarczający dla wymaganej prędkości ruchu;
• dobierz złączki i przewód do gwintu G1/8 oraz planowanej średnicy przewodu;
• zapewnij filtrowane sprężone powietrze i warunki mieszczące się w zakresie katalogowym;
• porównaj symbol VN06 z wymaganym schematem pneumatycznym maszyny.

Na co zwrócić uwagę

Wariant monostabilny zapewnia określony stan po zaniku sterowania. Jeżeli aplikacja ma zachowywać ostatnie położenie bez ciągłego sygnału, należy porównać go z wariantem bistabilnym o tej samej funkcji i przyłączu. Wersja ręczna lub mechaniczna nie wymaga cewki; kluczowe są element uruchamiający, kierunek ruchu i siła potrzebna do przełączenia.

Nie należy dobierać zaworu wyłącznie po gwincie. Funkcja, sposób sterowania, przepływ, ciśnienie oraz symbol pneumatyczny muszą odpowiadać schematowi aplikacji.

Porada RexAir

Najpierw porównaj symbol VN06 i funkcję 3/2 N.C. ze schematem maszyny. Dopiero potem wybierz wariant sterowania oraz złączki do portu G1/8. Taka kolejność ogranicza ryzyko zakupu zaworu poprawnego wymiarowo, lecz niewłaściwego funkcjonalnie.

Produkty uzupełniające

Do karty przypisano wyłącznie elementy obecne w ofercie RexAir i zgodne z potwierdzonym przyłączem lub interfejsem:

• Złączka prosta wtykowa 6512 6-1/8 ma gwint zgodny z portem G1/8 i współpracuje z przewodem wskazanym niżej.
• Przewód PV 6/4 odpowiada średnicy złączki zastosowanej w tej rekomendacji.
• Tłumik 2921 1/8 można zastosować w porcie odpowietrzającym o zgodnym gwincie, jeżeli wymaga tego instalacja.

Dokumentacja i producent

Producent: Camozzi, rodzina: Seria 3. Dane funkcji, symbolu, przepływu i sposobu sterowania oparto na dokładnym wierszu katalogowym SKU oraz tabelach producenta. Otwórz dokumentację techniczną Camozzi.
