354N-925 Zawór nożny pneumatyczny 5/2 G1/4, tryb mono- lub bistabilny, Seria 3 Camozzi

Nożne sterowanie układem pneumatycznym z wyborem trybu pracy

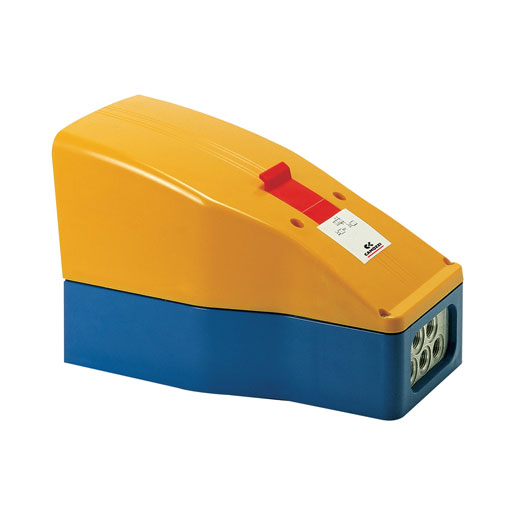

354N-925 to pneumatyczny zawór nożny Camozzi Serii 3 o funkcji 5/2 i przyłączach G1/4. Umożliwia operatorowi sterowanie odbiornikiem stopą, pozostawiając obie ręce wolne do obsługi detalu, narzędzia albo procesu montażowego.

Najważniejszą cechą modelu jest możliwość ustawienia pracy monostabilnej albo bistabilnej za pomocą przełącznika znajdującego się pod czerwoną klapką. W jednym urządzeniu można więc uzyskać sterowanie chwilowe z powrotem albo sterowanie podtrzymywane, zależnie od konfiguracji pedału.

Obudowa osłania element sterujący, a przednie przyłącza G1/4 ułatwiają montaż złączek i tłumików. Zawór pracuje bez cewek i instalacji elektrycznej.

Jak działa zawór nożny 5/2

Oznaczenie 5/2 oznacza pięć dróg przepływu i dwa położenia robocze. Naciśnięcie pedału zmienia kierunek zasilania i odpowietrzenia, dzięki czemu zawór może sterować ruchem siłownika dwustronnego działania.

W ustawieniu monostabilnym zawór wraca po zwolnieniu pedału. W ustawieniu bistabilnym wybrane położenie może zostać utrzymane bez ciągłego nacisku. Przełącznik trybu znajduje się pod czerwoną klapką, dlatego konfigurację należy ustalić świadomie przed rozpoczęciem pracy stanowiska.

Producent przypisuje do modelu symbole VN18 i VN19. VN18 odpowiada pracy bistabilnej, a VN19 wariantowi monostabilnemu. Para symboli wynika z dwóch dostępnych ustawień tego samego zaworu.

Najważniejsze parametry techniczne

Dobór i zastosowanie

Zawór jest przeznaczony do stanowisk, w których operator musi jednocześnie trzymać lub pozycjonować element i wyzwalać ruch pneumatyczny stopą. Może sterować zaciskiem, dociskiem, prostym ruchem montażowym albo innym odbiornikiem dwustronnego działania wymagającym funkcji 5/2.

Przed doborem należy ustalić, czy ruch ma trwać tylko podczas nacisku, czy pozostać aktywny po zwolnieniu pedału. Trzeba również sprawdzić ciśnienie 2,5–8 bar, przepływ 650 Nl/min, przyłącza G1/4, położenie przewodów i sposób stabilnego zamocowania urządzenia do podłoża.

• Ustaw właściwy tryb pod czerwoną klapką przed uruchomieniem stanowiska.
• Zabezpiecz pedał przed przesuwaniem i przypadkowym zadziałaniem.
• Poprowadź przewody tak, aby nie tworzyły zagrożenia dla operatora.
• Dobierz tłumiki o przepustowości odpowiedniej dla 650 Nl/min.

Na co zwrócić uwagę

Najważniejszą decyzją jest wybór trybu mono- lub bistabilnego. Ustawienie bistabilne nie powinno być stosowane tam, gdzie zwolnienie pedału ma automatycznie zakończyć ruch. Ustawienie monostabilne nie będzie natomiast właściwe, jeżeli operator ma jedynie krótkim naciśnięciem zmienić i utrzymać stan.

Model 354N-925 jest urządzeniem pneumatycznym. Jeżeli potrzebny jest wyłącznie sygnał elektryczny COM/NC/NO, należy rozważyć elektryczny pedał 3E2-925 zamiast prowadzenia medium przez zawór nożny.

Porada RexAir

Przed zakupem zapisz wymaganą reakcję po zdjęciu stopy z pedału. Ta jedna decyzja określa ustawienie mono- lub bistabilne i zapobiega najczęstszemu błędowi podczas uruchomienia stanowiska.

Produkty uzupełniające

Do zaworu przypisano złączkę 1000 8-1/4, przewód PV 8/6 oraz tłumik 2931 1/4. Złączka i przewód tworzą połączenie dla portów G1/4, a tłumik ogranicza hałas wydmuchiwanego powietrza.

Przednie położenie przyłączy ułatwia montaż tych elementów. Liczbę złączek i tłumików należy ustalić na podstawie schematu instalacji. Nie dodaje się nowych produktów powiązanych w ramach tego podglądu.

Dokumentacja i producent

Producentem jest Camozzi Automation. Dane pochodzą z katalogu zaworów nożnych Serii 2 i 3, stron dotyczących dokładnego modelu 354N-925, oraz z mapy symboli VN18 i VN19.
