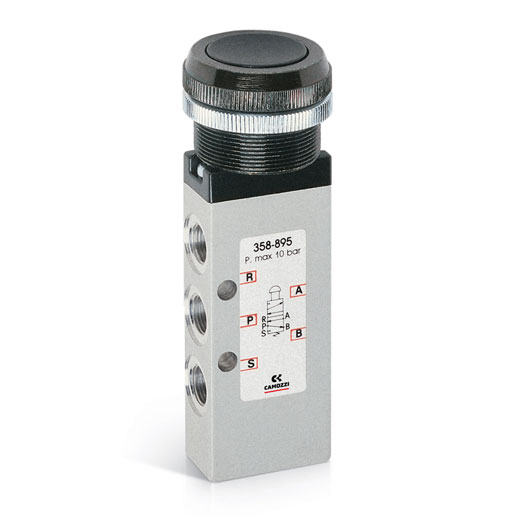

358-895 Zawór ręczny 5/2 G1/8, przycisk czarny, monostabilny, powrót sprężynowy, Seria 3 Camozzi

Ręczne przełączanie kierunku przepływu przyciskiem z automatycznym powrotem

358-895 to ręcznie sterowany zawór Camozzi Serii 3 o funkcji 5/2 i przyłączach G1/8. Elementem uruchamiającym jest czarny przycisk, a po zwolnieniu przycisku suwak wraca sprężynowo do położenia spoczynkowego.

Model służy do bezpośredniego, lokalnego wywoływania sygnału pneumatycznego. Operator może nacisnąć przycisk, przełączyć przepływ do odbiornika, a następnie zwolnić sterowanie i uzyskać automatyczny powrót. Taka logika jest właściwa dla funkcji chwilowych, próbnych ruchów i ręcznych poleceń, które nie powinny pozostać aktywne bez nacisku.

Zawór nie wymaga cewki, wtyczki ani pneumatycznego sygnału pilotującego. Do uruchomienia potrzebna jest siła 35 N, dlatego sposób zabudowy powinien zapewniać wygodny i bezpieczny dostęp do przycisku.

Jak działa ręczny zawór 5/2

Funkcja 5/2 oznacza pięć dróg przepływu i dwa położenia. Po naciśnięciu przycisku suwak zmienia połączenia wewnętrzne: jedna komora odbiornika zostaje zasilona, a druga odpowietrzona. Po zwolnieniu przycisku sprężyna przywraca stan początkowy i odwraca kierunek przepływu.

Monostabilność oznacza, że tylko jedno położenie jest utrzymywane bez udziału operatora. Drugie istnieje tak długo, jak długo przycisk pozostaje naciśnięty. Jest to ważna różnica względem zaworu bistabilnego z dźwignią albo przełącznikiem, który zachowuje wybrane położenie po zwolnieniu elementu sterującego.

Symbol VN14 potwierdza ręczne sterowanie, funkcję 5/2, pracę monostabilną i mechaniczny powrót sprężynowy.

Najważniejsze parametry techniczne

Dobór i zastosowanie

Model jest przeznaczony do ręcznego sterowania siłownikiem dwustronnego działania lub innym odbiornikiem wymagającym funkcji 5/2. Typowe zastosowania obejmują stanowiska montażowe, ręczne zaciski, ruch próbny podczas ustawiania maszyny, funkcje resetu pneumatycznego oraz lokalne sterowanie czynnością trwającą wyłącznie podczas nacisku.

Przed doborem należy sprawdzić, czy operator ma używać sterowania chwilowego, czy utrzymywanego. Trzeba również potwierdzić przepływ 700 Nl/min, ciśnienie pracy, gwint G1/8 i miejsce na ergonomiczne naciśnięcie przycisku siłą 35 N.

• Zapewnij czytelny dostęp do przycisku i ochronę przed przypadkowym uruchomieniem.
• Dobierz przewody i złączki do wymaganej dynamiki siłownika.
• Sprawdź, czy powrót po zwolnieniu przycisku jest zgodny z funkcją maszyny.
• Uwzględnij tłumienie odpowietrzenia bez ograniczania przepływu.

Na co zwrócić uwagę

Kolor przycisku identyfikuje wariant wykonania. Modele 358-896 i 358-897 wykorzystują odpowiednio zielony i czerwony przycisk, lecz zachowują tę samą podstawową logikę monostabilną. Kolor należy dobrać do oznaczeń i funkcji przyjętych na stanowisku.

Jeżeli po zwolnieniu elementu sterującego zawór ma pozostać w wybranym położeniu, nie należy wybierać 358-895. W takiej aplikacji potrzebny jest wariant bistabilny z odpowiednim operatorem ręcznym.

Porada RexAir

Przy ręcznym zaworze najpierw określ, czy ruch ma trwać tylko podczas nacisku. Jeżeli tak, monostabilny 358-895 upraszcza obsługę, ponieważ po zwolnieniu przycisku sam wraca do stanu spoczynkowego.

Produkty uzupełniające

Do produktu przypisano złączkę 1000 6-1/8, przewód PV 6/4 i tłumik 2931 1/8. Złączka umożliwia podłączenie przewodu do portu G1/8, przewód prowadzi medium do odbiornika, a tłumik zmniejsza hałas powietrza usuwanego z zaworu.

W zależności od schematu potrzebne może być kilka złączek i tłumików. Dobór liczby elementów należy wykonać na podstawie portów używanych w konkretnej instalacji. Lista produktów powiązanych nie jest rozszerzana w tym podglądzie.

Dokumentacja i producent

Producentem jest Camozzi Automation. Parametry oraz znaczenie wariantu 895 zostały potwierdzone w katalogu zaworów sterowanych ręcznie Serii 1, 3, 4 i VMS, w dokładnym wierszu 358-895 oraz w tabeli oznaczeń.
