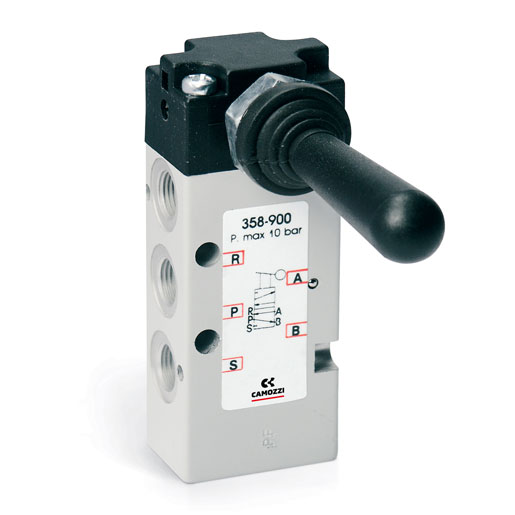

358-905 Zawór ręczny 5/2 G1/8, dźwignia, monostabilny, Seria 3 Camozzi

Jak działa

Funkcja 5/2 oznacza pięć portów i dwa położenia. Zawór naprzemiennie zasila jedną komorę odbiornika i odpowietrza drugą, dlatego jest typowym wyborem do sterowania siłownikiem dwustronnego działania.

Operator przełącza suwak bezpośrednio za pomocą elementu: dźwignia. Zawór nie wymaga cewki ani elektrycznego układu sterowania. Wykonanie monostabilne wraca do położenia podstawowego po zaniku sygnału lub zwolnieniu elementu uruchamiającego, ponieważ wykorzystuje powrót sprężynowy.

Najważniejsze parametry techniczne

Dobór i zastosowanie

Ten wariant sprawdzi się w automatyce maszyn, układach manipulacyjnych, urządzeniach montażowych i innych instalacjach, w których wymagana jest zgodna funkcja zaworu oraz przewidywalny sposób przełączania.

• potwierdź funkcję 5/2 oraz wymagane zachowanie odbiornika po zaniku sterowania;
• sprawdź, czy przepływ 700 Nl/min jest wystarczający dla wymaganej prędkości ruchu;
• dobierz złączki i przewód do gwintu G1/8 oraz planowanej średnicy przewodu;
• zapewnij filtrowane sprężone powietrze i warunki mieszczące się w zakresie katalogowym;
• porównaj symbol VN17 z wymaganym schematem pneumatycznym maszyny.

Na co zwrócić uwagę

Wariant monostabilny zapewnia określony stan po zaniku sterowania. Jeżeli aplikacja ma zachowywać ostatnie położenie bez ciągłego sygnału, należy porównać go z wariantem bistabilnym o tej samej funkcji i przyłączu. Wersja ręczna lub mechaniczna nie wymaga cewki; kluczowe są element uruchamiający, kierunek ruchu i siła potrzebna do przełączenia.

Nie należy dobierać zaworu wyłącznie po gwincie. Funkcja, sposób sterowania, przepływ, ciśnienie oraz symbol pneumatyczny muszą odpowiadać schematowi aplikacji.

Porada RexAir

Najpierw porównaj symbol VN17 i funkcję 5/2 ze schematem maszyny. Dopiero potem wybierz wariant sterowania oraz złączki do portu G1/8. Taka kolejność ogranicza ryzyko zakupu zaworu poprawnego wymiarowo, lecz niewłaściwego funkcjonalnie.

Produkty uzupełniające

Do karty przypisano wyłącznie elementy obecne w ofercie RexAir i zgodne z potwierdzonym przyłączem lub interfejsem:

• Złączka prosta wtykowa 6512 6-1/8 ma gwint zgodny z portem G1/8 i współpracuje z przewodem wskazanym niżej.
• Przewód PV 6/4 odpowiada średnicy złączki zastosowanej w tej rekomendacji.
• Tłumik 2921 1/8 można zastosować w porcie odpowietrzającym o zgodnym gwincie, jeżeli wymaga tego instalacja.

Dokumentacja i producent

Producent: Camozzi, rodzina: Seria 3. Dane funkcji, symbolu, przepływu i sposobu sterowania oparto na dokładnym wierszu katalogowym SKU oraz tabelach producenta. Otwórz dokumentację techniczną Camozzi.
