358-945 Zawór mechaniczny 5/2 G1/8, popychacz, powrót sprężynowy, Seria 3 Camozzi

Mechaniczne wykrywanie położenia i bezpośrednie sterowanie pneumatyczne

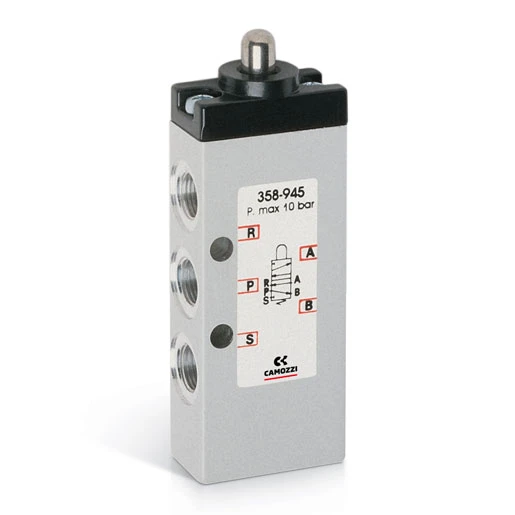

358-945 to mechanicznie sterowany zawór Camozzi Serii 3 o funkcji 5/2 i przyłączach G1/8. Elementem uruchamiającym jest popychacz, który przełącza suwak po bezpośrednim nacisku poruszającej się części maszyny.

Model jest monostabilny i ma mechaniczny powrót sprężynowy. Po odsunięciu elementu naciskającego popychacz zawór sam wraca do położenia spoczynkowego. Dzięki temu może pełnić funkcję pneumatycznego czujnika krańcowego bez cewki, okablowania i elektrycznego sygnału sterującego.

Siła potrzebna do uruchomienia wynosi 35 N. Konstrukcja i położenie popychacza muszą więc współpracować z ruchem maszyny w sposób osiowy, powtarzalny i wolny od uderzeń przekraczających dopuszczalne obciążenia.

Jak działa zawór mechaniczny 5/2

Funkcja 5/2 oznacza pięć dróg przepływu i dwa położenia. Naciśnięcie popychacza przełącza kanały zasilania i odpowietrzenia, kierując sprężone powietrze do odpowiedniej komory siłownika dwustronnego działania. Po zwolnieniu popychacza sprężyna odwraca połączenia i przywraca stan początkowy.

Zawór reaguje na fizyczne położenie elementu maszyny, dlatego nie potrzebuje osobnego sygnału elektrycznego ani pneumatycznego pilota. Może być używany do potwierdzania osiągnięcia końca skoku, wyzwalania kolejnego etapu sekwencji albo zatrzymywania ruchu w prostych układach logicznych.

Symbol VM10 identyfikuje mechanicznie sterowany zawór 5/2 z popychaczem, pracą monostabilną i powrotem sprężynowym.

Najważniejsze parametry techniczne

Dobór i zastosowanie

358-945 warto wybrać, gdy element maszyny może bezpośrednio i osiowo naciskać popychacz, a sygnał wyjściowy ma od razu sterować przepływem pneumatycznym. Typowe zastosowania obejmują wykrywanie końca skoku, sekwencje pneumatyczne, kontrolę pozycji osłony lub mechanizmu oraz lokalne przełączanie siłownika bez czujnika elektrycznego.

Przed montażem trzeba sprawdzić kierunek ruchu, skok elementu naciskającego, możliwość regulacji położenia zaworu i wymaganą siłę 35 N. Należy pozostawić margines, który zapewni pełne przełączenie bez stałego przeciążania popychacza.

• Ustaw oś popychacza zgodnie z kierunkiem nacisku.
• Unikaj bocznego obciążenia i gwałtownych uderzeń elementu maszyny.
• Sprawdź, czy automatyczny powrót sprężynowy odpowiada logice sekwencji.
• Dobierz przepływ, przewody i tłumiki do dynamiki sterowanego siłownika.

Na co zwrócić uwagę

Popychacz jest właściwy dla ruchu bezpośredniego. Gdy element przesuwa się wzdłuż zaworu albo kontakt ma następować łagodnie przy przejeździe krzywki, lepszym wyborem może być wariant z dźwignią i rolką. Dobór niewłaściwego operatora może powodować zużycie, zacinanie albo niepełne przełączenie.

358-945 nie zapamiętuje położenia po odsunięciu elementu mechanicznego. Sprężyna zawsze przywraca stan spoczynkowy. Jeżeli proces wymaga utrzymania stanu, trzeba zastosować inną logikę lub zawór bistabilny.

Porada RexAir

Najpierw oceń sposób kontaktu maszyny z zaworem. Dla osiowego nacisku wybierz popychacz; dla ruchu przesuwnego rozważ rolkę. Prawidłowy operator mechaniczny jest równie ważny jak funkcja 5/2 i gwint G1/8.

Produkty uzupełniające

Z zaworem powiązano złączkę 1000 6-1/8, przewód PV 6/4 i tłumik 2931 1/8. Elementy te pozwalają wykonać połączenia G1/8, poprowadzić medium do odbiornika i ograniczyć hałas na odpowietrzeniu.

Element mocujący zawór musi być dobrany do konstrukcji maszyny i zapewniać stabilną regulację względem części naciskającej. W tym etapie nie są dodawane nowe produkty powiązane.

Dokumentacja i producent

Producentem jest Camozzi Automation. Funkcja, popychacz, powrót sprężynowy, przepływ, ciśnienie, siła uruchomienia i symbol VM10 zostały oparte na katalogu zaworów sterowanych mechanicznie Serii 1 i 3, w dokładnym wierszu 358-945.
