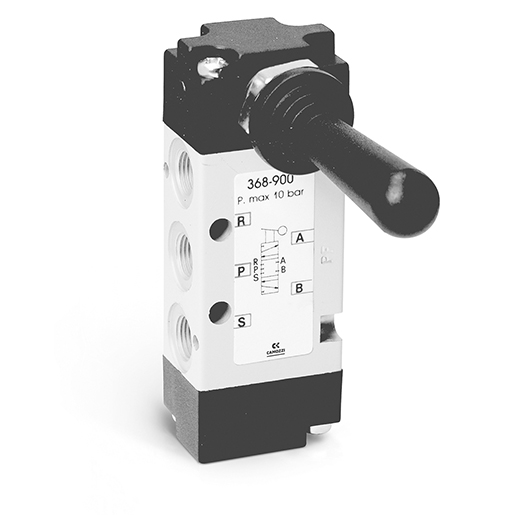

368-900 Zawór ręczny 5/3 C.C. G1/8, dźwignia, bistabilny, Seria 3 Camozzi

Jak działa

Funkcja 5/3 oznacza pięć portów i trzy położenia. W położeniu środkowym C.C. wszystkie główne drogi są zamknięte, co pozwala odciąć komory odbiornika od zasilania i odpowietrzenia.

Operator przełącza suwak bezpośrednio za pomocą elementu: dźwignia. Zawór nie wymaga cewki ani elektrycznego układu sterowania. Wykonanie bistabilne utrzymuje ostatnie przełączone położenie po zaniku sygnału sterującego. Do zmiany stanu potrzebny jest sygnał po przeciwnej stronie sterowania.

Najważniejsze parametry techniczne

Dobór i zastosowanie

Ten wariant sprawdzi się w automatyce maszyn, układach manipulacyjnych, urządzeniach montażowych i innych instalacjach, w których wymagana jest zgodna funkcja zaworu oraz przewidywalny sposób przełączania.

• potwierdź funkcję 5/3 C.C. oraz wymagane zachowanie odbiornika po zaniku sterowania;
• sprawdź, czy przepływ 500 Nl/min jest wystarczający dla wymaganej prędkości ruchu;
• dobierz złączki i przewód do gwintu G1/8 oraz planowanej średnicy przewodu;
• zapewnij filtrowane sprężone powietrze i warunki mieszczące się w zakresie katalogowym;
• porównaj symbol VN20 z wymaganym schematem pneumatycznym maszyny.

Na co zwrócić uwagę

Wariant bistabilny jest odpowiedni, gdy zawór ma zachować ostatni stan po zaniku sygnału. Jeżeli układ ma samoczynnie wracać do określonego położenia, należy wybrać wariant monostabilny o tej samej funkcji i właściwym przyłączu. Wersja ręczna lub mechaniczna nie wymaga cewki; kluczowe są element uruchamiający, kierunek ruchu i siła potrzebna do przełączenia.

Nie należy dobierać zaworu wyłącznie po gwincie. Funkcja, sposób sterowania, przepływ, ciśnienie oraz symbol pneumatyczny muszą odpowiadać schematowi aplikacji.

Porada RexAir

Najpierw porównaj symbol VN20 i funkcję 5/3 C.C. ze schematem maszyny. Dopiero potem wybierz wariant sterowania oraz złączki do portu G1/8. Taka kolejność ogranicza ryzyko zakupu zaworu poprawnego wymiarowo, lecz niewłaściwego funkcjonalnie.

Produkty uzupełniające

Do karty przypisano wyłącznie elementy obecne w ofercie RexAir i zgodne z potwierdzonym przyłączem lub interfejsem:

• Złączka prosta wtykowa 6512 6-1/8 ma gwint zgodny z portem G1/8 i współpracuje z przewodem wskazanym niżej.
• Przewód PV 6/4 odpowiada średnicy złączki zastosowanej w tej rekomendacji.
• Tłumik 2921 1/8 można zastosować w porcie odpowietrzającym o zgodnym gwincie, jeżeli wymaga tego instalacja.

Dokumentacja i producent

Producent: Camozzi, rodzina: Seria 3. Dane funkcji, symbolu, przepływu i sposobu sterowania oparto na dokładnym wierszu katalogowym SKU oraz tabelach producenta. Otwórz dokumentację techniczną Camozzi.
