B83 Cewka elektromagnetyczna Serii B, B8 30 mm, 24 V DC, 19 W Camozzi

B83 — cewka Serii B do zaworów Camozzi CFB

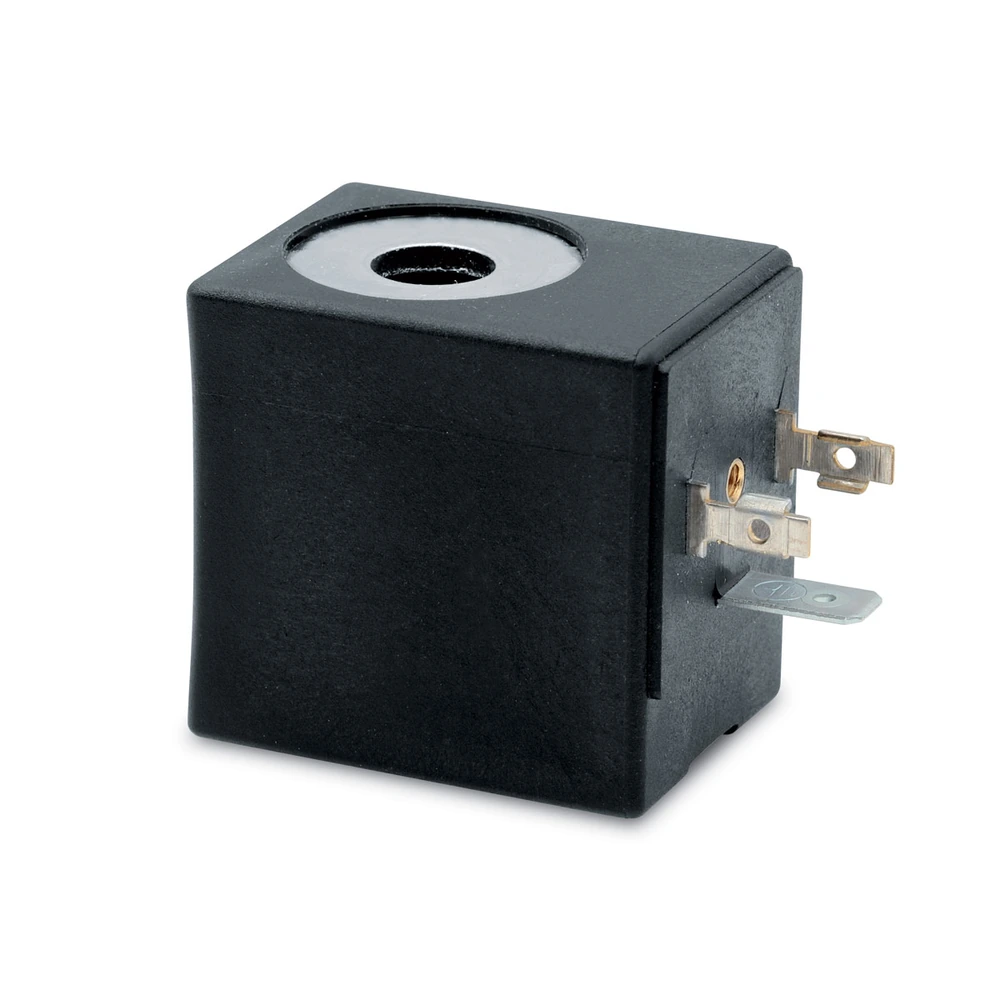

B83 jest cewką elektromagnetyczną Camozzi Serii B w wielkości B8 / 30 mm. Jest przeznaczona wyłącznie do odpowiednich zaworów Camozzi Serii CFB wskazanych w oficjalnej tabeli sprzężeń producenta.

Cewka pracuje przy 24 V DC i pobiera 19 W. Zakres dostawy obejmuje samą cewkę — wtyczkę oraz zawór dobiera się osobno.

Co oznacza kod B83

• B oznacza Serię B przeznaczoną do zaworów CFB.
• 8 oznacza wielkość 30 mm i przyłącze DIN-A.
• 3 oznacza 24 V DC i pobór mocy 19 W.

Najważniejsze parametry techniczne

Do jakich zaworów CFB pasuje

Dla 24 V DC tabela producenta wskazuje B83 dla następujących grup:

• bezpośrednie 2/2 N.C.: CFB-D21C-*, D21F-*, D22C-*, D22F-* i D22G-*;
• bezpośrednie 3/2 N.C.: CFB-D31A-*, D31D-*, D32A-* i D32D-*;
• pośrednie 2/2 N.C.: CFB-A27T-*, A28X-* i A29Z-*;
• heavy-duty 2/2 N.C.: CFB-E23L-* do E29Z-*;
• heavy-duty 2/2 N.O.: CFB-E13L-* do E17T-*.

Warianty CFB-D11A-*, D12D-* i D13J-* wymagają wersji B83K, dlatego standardowa B83 nie zastępuje B83K.

W pełnym kodzie zaworu CFB po części opisującej korpus, funkcję, przyłącze, uszczelnienie i materiał występuje oznaczenie cewki. Przykładowo końcówka -B83 oznacza zastosowanie właśnie tego wariantu elektrycznego.

Jak dobrać wielkość B7, B8 lub B9

Wielkość cewki wynika z wiersza danego modelu zaworu w tabeli sprzężeń CFB: B7 ma 22 mm, B8 ma 30 mm, a B9 ma 36 mm. Nie należy dobierać wielkości na podstawie samego gwintu, ponieważ zawory o zbliżonych przyłączach mogą wymagać innych cewek ze względu na konstrukcję i średnicę otworu.

Jak dobrać napięcie

Dla tej karty właściwe zasilanie to 24 V DC, a pobór mocy wynosi 19 W. Napięcie cewki musi odpowiadać końcowej części pełnego kodu zaworu CFB.

Nie wolno zastępować cewki wariantem o innym napięciu, rodzaju prądu lub częstotliwości tylko dlatego, że ma tę samą wielkość mechaniczną.

Wtyczka bez elektroniki czy LED

• 124-800 — wtyczka bez elektroniki;
• 124-701 — wtyczka z LED i warystorem, dobrana do napięcia tej cewki.

Wtyczka z elektroniką musi odpowiadać napięciu cewki. Wariantów przeznaczonych dla innych napięć nie należy stosować zamiennie.

Na co zwrócić uwagę

• sprawdź pełny model zaworu CFB w tabeli sprzężeń;
• potwierdź wielkość B7, B8 lub B9 oraz wariant K, jeśli występuje;
• porównaj napięcie, AC/DC i częstotliwość;
• dobierz wtyczkę z właściwej rodziny 124;
• pamiętaj, że cewka, wtyczka i zawór są osobnymi produktami.

Produkty uzupełniające

Do cewki można dobrać 124-800 bez elektroniki albo 124-701 z LED i warystorem. Odpowiedni zawór znajduje się w kategorii Camozzi Seria CFB; wybór konkretnego zaworu wymaga zgodności całego kodu i parametrów medium.

Dokumentacja i producent

Producent: Camozzi Automation. Parametry cewki podaje katalog SOLENOIDS Camozzi, a zgodność z zaworami — katalog Serii CFB i tabela sprzężeń.
