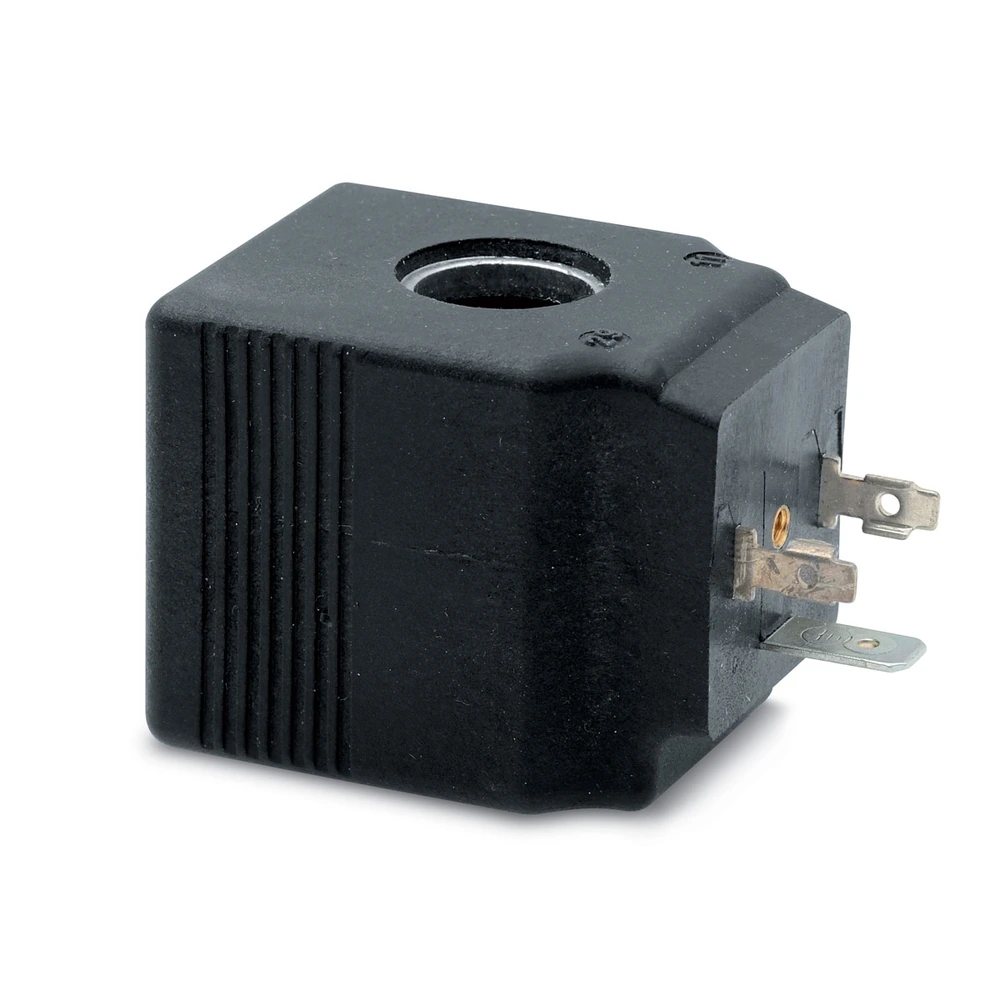

B9E Cewka elektromagnetyczna Serii B, B9 36 mm, 230 V AC, 50 Hz, 29 VA Camozzi

B9E — cewka Serii B do zaworów Camozzi CFB

B9E jest cewką elektromagnetyczną Camozzi Serii B w wielkości B9 / 36 mm. Jest przeznaczona wyłącznie do odpowiednich zaworów Camozzi Serii CFB wskazanych w oficjalnej tabeli sprzężeń producenta.

Cewka pracuje przy 230 V AC, 50 Hz i pobiera 29 VA. Zakres dostawy obejmuje samą cewkę — wtyczkę oraz zawór dobiera się osobno.

Co oznacza kod B9E

• B oznacza Serię B przeznaczoną do zaworów CFB.
• 9 oznacza wielkość 36 mm i przyłącze DIN-A.
• E oznacza 230 V AC, 50 Hz i pobór mocy 29 VA.

Najważniejsze parametry techniczne

Do jakich zaworów CFB pasuje

Dla zasilania 230 V AC, 50 Hz tabela producenta wskazuje B9E dla:

• bezpośrednich 2/2 N.C.: CFB-D23J-*, D24J-* i D24M-*;
• zaworów ze sprzężoną membraną: CFB-B23L-*, B24N-*, B25P-* i B26R-*;
• heavy-duty 2/2 N.O.: CFB-E18X-* i E19Z-*.

B9E pracuje wyłącznie przy 50 Hz. Nie należy zastępować tej wartości zapisem 50/60 Hz.

W pełnym kodzie zaworu CFB po części opisującej korpus, funkcję, przyłącze, uszczelnienie i materiał występuje oznaczenie cewki. Przykładowo końcówka -B9E oznacza zastosowanie właśnie tego wariantu elektrycznego.

Jak dobrać wielkość B7, B8 lub B9

Wielkość cewki wynika z wiersza danego modelu zaworu w tabeli sprzężeń CFB: B7 ma 22 mm, B8 ma 30 mm, a B9 ma 36 mm. Nie należy dobierać wielkości na podstawie samego gwintu, ponieważ zawory o zbliżonych przyłączach mogą wymagać innych cewek ze względu na konstrukcję i średnicę otworu.

Jak dobrać napięcie

Dla tej karty właściwe zasilanie to 230 V AC przy 50 Hz, a pobór mocy wynosi 29 VA. Napięcie cewki musi odpowiadać końcowej części pełnego kodu zaworu CFB.

Nie wolno zastępować cewki wariantem o innym napięciu, rodzaju prądu lub częstotliwości tylko dlatego, że ma tę samą wielkość mechaniczną.

Wtyczka bez elektroniki czy LED

• 124-800 — wtyczka bez elektroniki;
• 124-703 — wtyczka z LED i warystorem, dobrana do napięcia tej cewki.

Wtyczka z elektroniką musi odpowiadać napięciu cewki. Wariantów przeznaczonych dla innych napięć nie należy stosować zamiennie.

Na co zwrócić uwagę

• sprawdź pełny model zaworu CFB w tabeli sprzężeń;
• potwierdź wielkość B7, B8 lub B9 oraz wariant K, jeśli występuje;
• porównaj napięcie, AC/DC i częstotliwość;
• dobierz wtyczkę z właściwej rodziny 124;
• pamiętaj, że cewka, wtyczka i zawór są osobnymi produktami.

Produkty uzupełniające

Do cewki można dobrać 124-800 bez elektroniki albo 124-703 z LED i warystorem. Odpowiedni zawór znajduje się w kategorii Camozzi Seria CFB; wybór konkretnego zaworu wymaga zgodności całego kodu i parametrów medium.

Dokumentacja i producent

Producent: Camozzi Automation. Parametry cewki podaje katalog SOLENOIDS Camozzi, a zgodność z zaworami — katalog Serii CFB i tabela sprzężeń.
