GPH Cewka elektromagnetyczna 12 V DC, 3 W do zaworów proporcjonalnych AP 16 mm Camozzi

GPH – cewka Camozzi rodziny GP do zaworów proporcjonalnych AP 16 mm

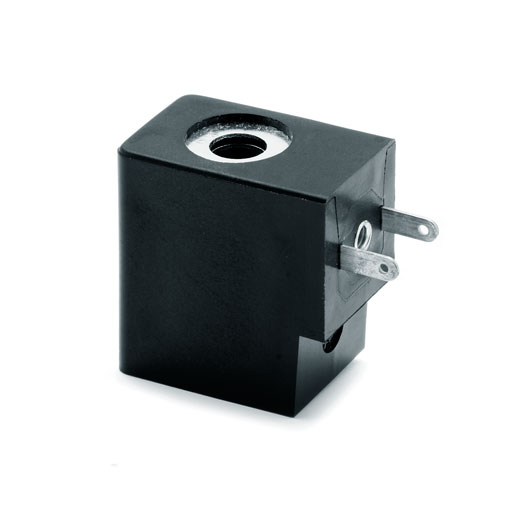

GPH jest cewką elektromagnetyczną Camozzi przeznaczoną do bezpośrednio sterowanych zaworów proporcjonalnych Serii AP w rozmiarze 16 mm. Dokładny wariant pracuje przy 12 V DC, pobiera 3 W, a jego prąd znamionowy wynosi 250 mA.

Rodzina GP jest osobnym rozwiązaniem technicznym. Cewka ma bipolarne przyłącze elektryczne w standardzie przemysłowym 9,4 mm i wymaga zgodnego sposobu podłączenia z rodziny Camozzi 125.

Jak pracuje cewka GPH

Po podaniu napięcia cewka wytwarza pole magnetyczne sterujące elementem wykonawczym zaworu proporcjonalnego. W zaworach AP sygnał prądowy lub PWM wpływa na położenie zaworu i przepływ, dlatego zasilanie oraz sposób sterowania muszą odpowiadać parametrom konkretnego korpusu.

Jak czytać kod GPH

GP oznacza rodzinę cewek do proporcjonalnych zaworów AP 16 mm. Końcowe H identyfikuje w tabeli producenta wariant 12 V DC, 3 W. Nie należy przenosić tego oznaczenia na inne rodziny cewek.

Najważniejsze parametry techniczne

Dobór i zastosowanie

• Potwierdź zasilanie 12 V DC, pobór 3 W i prąd znamionowy 250 mA.
• Sprawdź, czy zawór jest bezpośrednio sterowanym modelem Camozzi Serii AP w rozmiarze 16 mm i wykorzystuje wariant GPH.
• Dobierz sterownik prądowy lub PWM zgodnie z dokumentacją kompletnego zaworu.
• Do podłączenia zastosuj wyłącznie akcesorium o standardzie przemysłowym 9,4 mm.

Podłączenie i akcesoria

GPH nie ma fabrycznie dołączonej wtyczki. Do jednego zaworu wybierz jeden sposób podłączenia z rodziny Camozzi 125: wtyczkę bez elektroniki albo przewód formowany o długości odpowiedniej do instalacji.

Na co zwrócić uwagę

GPH i GP7 mają wspólną konstrukcję rodzinną, ale nie są zamienne elektrycznie: GPH pracuje przy 12 V DC i ma prąd znamionowy 250 mA, natomiast GP7 pracuje przy 24 V DC i ma prąd znamionowy 125 mA. Nie stosuj wtyczek rodzin 122 ani 124, ponieważ mają inny interfejs.

Produkty uzupełniające

Potwierdzone akcesoria do podłączenia AP 16 mm to 125-800 – podstawowa wtyczka bez elektroniki, 125-550-1 – przewód formowany 1 m, 125-553-2 – przewód inline 2 m oraz 125-553-5 – przewód inline 5 m. Wszystkie korzystają z interfejsu przemysłowego 9,4 mm; wybiera się jeden wariant odpowiedni do sposobu prowadzenia przewodu.

Dokumentacja i producent

Producent: Camozzi. Dane GPH potwierdzają katalog SOLENOIDS 2025/12, katalog zaworów proporcjonalnych Serii AP oraz dokładne karty wariantów AP z cewką GPH.
