U77EX Cewka elektromagnetyczna Serii U, ATEX, 24 V DC / 48 V AC, 22×22 Camozzi

Cewka U77EX Serii U w wykonaniu ATEX do elektrozaworów Camozzi

Identyfikacja produktu

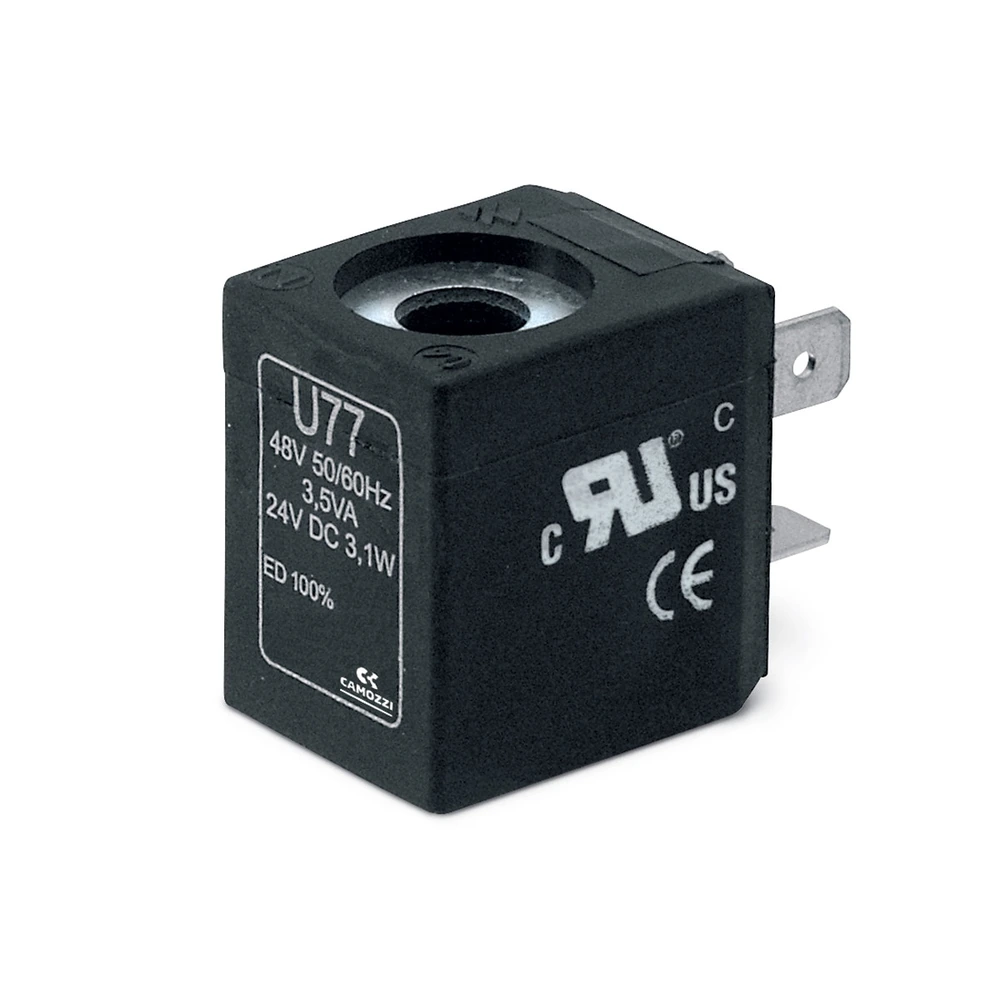

U77EX jest cewką elektromagnetyczną Camozzi Serii U w certyfikowanym wykonaniu EX. Ma obudowę PET, interfejs 22×22 i przyłącze DIN EN 175301-803-B. Dokładny kod obejmuje warianty 24 V DC / 3,1 W oraz 48 V AC, 50/60 Hz / 3,8 VA.

Wykonanie EX jest przeznaczone do odpowiednio sklasyfikowanych miejsc, w których mogą wystąpić atmosfery potencjalnie wybuchowe tworzone przez palne gazy, pary, mgły albo pyły.

Co oznacza kod U77EX

• U oznacza Serię U z obudową PET.
• 7 wskazuje rodzinę 22×22 z przyłączem DIN-B.
• Końcowe 7 identyfikuje wariant 24 V DC / 48 V AC.
• EX oznacza wykonanie ATEX. Nie jest to osobna seria produktu.

Najważniejsze parametry

Co oznacza ATEX

ATEX odnosi się do urządzeń przeznaczonych do pracy w atmosferach potencjalnie wybuchowych. Dla U77EX producent podaje pełne oznaczenia:

• II 3G Ex nA IIC T4 Gc X IP65
• II 3D Ex tc IIIC 130°C Dc X

II oznacza urządzenie do zastosowań przemysłowych innych niż kopalnie. 3G i 3D oznaczają kategorię 3 odpowiednio dla atmosfer gazowych oraz pyłowych. T4 jest klasą temperaturową dla gazów, a 130°C maksymalną wskazaną temperaturą powierzchni dla atmosfer pyłowych. Poziomy Gc i Dc dotyczą zabezpieczenia dla gazów i pyłów. Znak X informuje o szczególnych warunkach bezpiecznego użytkowania, które trzeba sprawdzić w instrukcji producenta. IP65 dotyczy kompletnego, prawidłowo zmontowanego wykonania.

Strefa 2 dla gazów, par i mgieł

U77EX może być stosowana w strefie 2 dla gazów, par i mgieł. Jest to miejsce, w którym atmosfera wybuchowa nie powinna występować podczas normalnej pracy, a jeśli wystąpi, utrzymuje się krótko.

Strefa 22 dla pyłów palnych

Wykonanie może być stosowane w strefie 22 dla pyłów palnych, czyli w miejscu, gdzie chmura pyłu tworząca atmosferę wybuchową nie powinna występować podczas normalnej pracy, a jeśli wystąpi, utrzymuje się krótko.

Przykłady mogą obejmować instalacje dozowania rozpuszczalników, okolice procesów lakierniczych, układy związane z paliwami, transport proszków oraz wybrane instalacje przemysłu spożywczego, chemicznego lub drzewnego. Sama obecność farb, paliwa albo pyłu nie potwierdza klasy strefy; decyduje dokumentacja przeciwwybuchowa zakładu.

Czego oznaczenie U77EX nie obejmuje

Opis produktu nie jest projektem instalacji ATEX ani formalnym potwierdzeniem bezpieczeństwa całej maszyny.

Dobór zaworu i interfejsu 22×22

Potwierdź interfejs 22×22, DIN-B oraz napięcie zasilania zaworu. Wartości 3,1 W i 24 V DC stanowią jeden wariant, natomiast 3,8 VA oraz 50/60 Hz odnoszą się wyłącznie do 48 V AC.

Obowiązkowa wtyczka 122-800EX

Do certyfikowanych cewek U7…EX producent przewiduje wtyczkę 122-800EX z zabezpieczeniem śruby TORX przed odkręceniem. Wtyczka nie jest częścią zakresu dostawy cewki i musi zostać zamówiona osobno. Zwykłe 122-800 ani 122-701 nie są w tym zestawie prezentowane jako zamienniki wykonania EX.

Na co zwrócić uwagę

• Potwierdź strefę 2 albo 22 w dokumentacji zakładu.
• Sprawdź szczególne warunki bezpiecznego użytkowania oznaczone X.
• Dobierz wariant zasilania i zabezpieczenia elektryczne.
• Zastosuj wtyczkę 122-800EX i zachowaj wymagania montażowe producenta.
• Nie stosuj U77EX w miejsce urządzeń wymaganych dla stref 0, 1, 20 lub 21.

Produkty uzupełniające

Wymaganym uzupełnieniem jest aktywna w ofercie RexAir wtyczka 122-800EX. Nie przypisano standardowych wtyczek 122 jako zamienników wykonania EX.

Dokumentacja i producent

Producent: Camozzi. Dane techniczne: katalog SOLENOIDS oraz instrukcja cewek U7…EX. Klasyfikację urządzeń i miejsc opisują dyrektywa 2014/34/UE i dyrektywa 1999/92/WE.
