Producent: Camozzi (przejdź do produktów)

122-800EX Wtyczka DIN-B 11 mm do cewek U7EX, bez elektroniki, PG9 Camozzi

Przejdź do sekcji Opinie

Camozzi rodzina 122

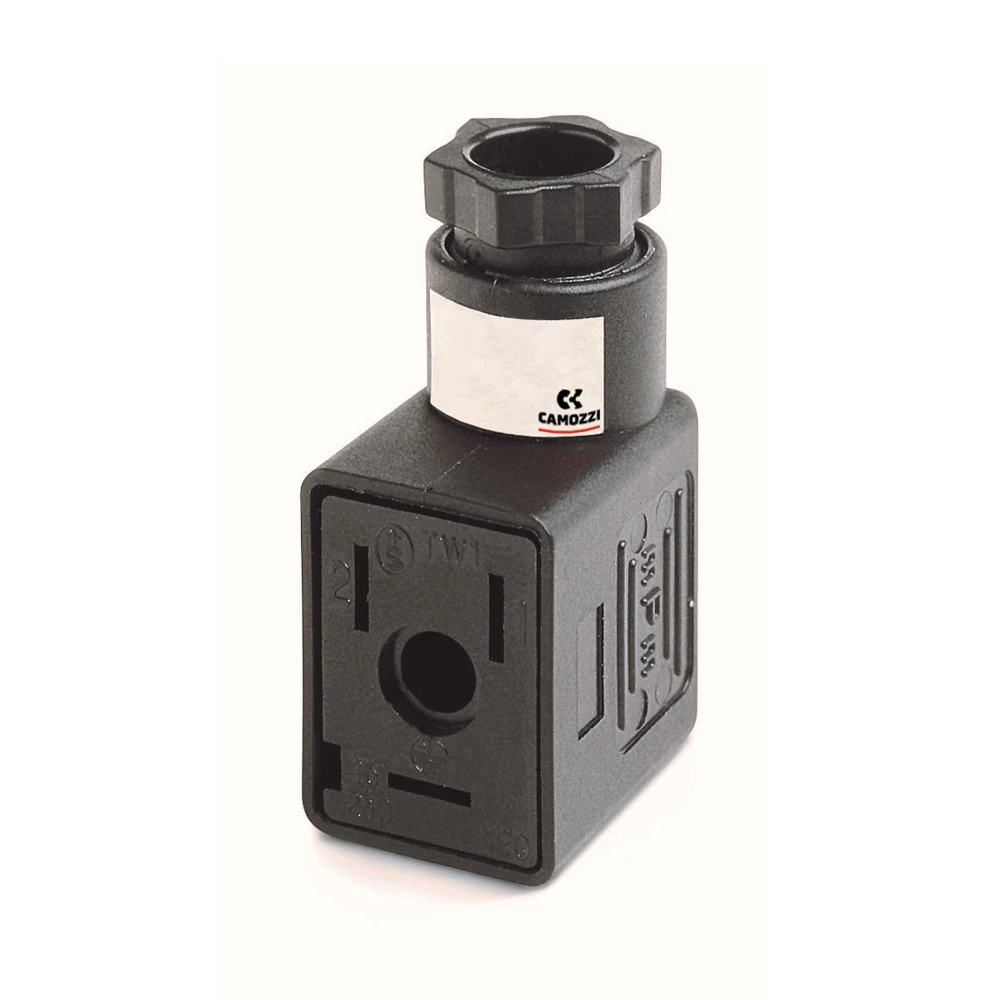

122-800EX – wtyczka DIN-B 11 mm do cewek U7EX

Czarna wtyczka bez elektroniki, przeznaczona do certyfikowanych cewek Camozzi U7EX. Zabezpieczenie śruby TORX ogranicza ryzyko samoczynnego odkręcenia.

Zakres dostawy obejmuje jedną wtyczkę 122-800EX z zabezpieczoną śrubą TORX. Przewód, cewkę U7EX i zawór dobiera się osobno.

Kod122-800EX
Typ produktuwtyczka kątowa bez elektroniki
Rodzina122
Przeznaczeniecertyfikowane cewki Camozzi U7EX
Standard przyłączaDIN EN 175301-803-B
Wymiar interfejsu11 mm
Liczba pinów3 (2 styki robocze + PE)
Elektronikabrak
DławnicaPG9
Moment dokręcania0,5 Nm
Zabezpieczenieśruba TORX zabezpieczona przed odkręceniem
Stopień ochrony po montażuIP65 w kompletnym, prawidłowym montażu EX
Zakres dostawyjedna wtyczka, bez przewodu i cewki

Przejdź do pełnego opisu
PLN EUR
Cena 19,89 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie 10–49 szt.
Czas wysyłki: 4 dni

Cechy produktu

Parametry techniczne

  • Typ produktu Wtyczka
  • Rodzina produktu 122
  • Standard przyłącza elektrycznego DIN EN 175301-803-B
  • Liczba pinów 3
  • Rodzaj elektroniki bez elektroniki
  • Dławnica PG9

Właściwości produktu

  • Stopień ochrony po montażu IP65 po prawidłowym montażu z kompatybilną cewką
  • Certyfikaty ATEX
  • Producent osprzętu Camozzi

Opis

122-800EX – wtyczka DIN-B do certyfikowanych cewek Camozzi U7EX

122-800EX jest czarną wtyczką Camozzi rodziny 122 bez elektroniki, przeznaczoną do certyfikowanych cewek U7EX. Wykorzystuje standard DIN EN 175301-803-B, interfejs 11 mm i dławnicę PG9.

Wariant EX ma śrubę TORX zabezpieczoną przed odkręceniem. Ten element jest częścią wymaganego sposobu montażu i odróżnia 122-800EX od zwykłej wtyczki 122-800.

Zastosowanie w wykonaniu EX

Producent wskazuje 122-800EX do certyfikowanych cewek U7EX. W zastosowaniu w strefie zagrożenia wybuchem należy zachować zgodność całego zestawu: dokładnej cewki, wtyczki, przewodu, sposobu montażu oraz warunków zapisanych w instrukcji producenta.

Zwykła 122-800 nie powinna zastępować 122-800EX w certyfikowanym zestawie EX. Zgodność mechaniczna interfejsu nie zastępuje wymagań certyfikacyjnych i montażowych.

Najważniejsze parametry techniczne

Kod produktu122-800EX
Typwtyczka kątowa do cewki elektromagnetycznej
Rodzina122
Przeznaczeniecewki Camozzi U7EX
StandardDIN EN 175301-803-B
Interfejs11 mm, DIN-B
Liczba pinów3 (2 styki robocze + PE)
Elektronikabez elektroniki
Kolorczarny
Wprowadzenie przewodudławnica PG9
Moment dokręcania0,5 Nm
Zabezpieczenie montażoweśruba TORX zabezpieczona przed odkręceniem
Stopień ochrony po montażuIP65 w kompletnym, prawidłowym montażu EX
Zakres dostawyjedna wtyczka, bez przewodu i cewki

Montaż i kompletność zestawu

  • Stosuj wyłącznie z dokładnie potwierdzoną cewką U7EX.
  • Dobierz przewód i sposób jego zakończenia zgodnie z instalacją oraz instrukcją EX.
  • Dokręć elementy z momentem podanym przez producenta i zachowaj zabezpieczenie TORX.
  • Nie naruszaj elementów wpływających na szczelność i kompletność certyfikowanego montażu.

Różnica względem 122-800

122-800 jest podstawową wtyczką bez elektroniki do standardowych cewek DIN-B. 122-800EX jest wariantem przewidzianym przez producenta do certyfikowanych cewek U7EX i ma zabezpieczoną śrubę TORX. W zastosowaniu EX nie należy zamieniać tych wariantów.

Ważne przy doborze EX

Przed montażem porównaj oznaczenie konkretnej cewki U7EX z wymaganiami strefy i instrukcją producenta. Sama nazwa ATEX na karcie produktu nie zastępuje oceny całej instalacji.

Zakres dostawy

Zakres dostawy obejmuje jedną wtyczkę 122-800EX z zabezpieczoną śrubą TORX. Przewód, cewka U7EX i zawór nie są częścią zestawu.

Produkty uzupełniające

Potwierdzonym, aktywnym produktem jest cewka U77EX. Pozostałe wykonania U7EX należy dobierać wyłącznie po potwierdzeniu napięcia, interfejsu i dokumentacji konkretnego zestawu.

Dokumentacja i producent

Producent: Camozzi Automation. Dane exact SKU zawiera karta 122-800EX. Wymagania montażowe należy sprawdzić również w instrukcji cewek U7EX i katalogu SOLENOIDS.
