Seria 23

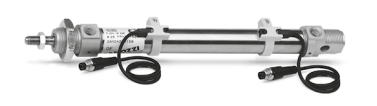

Siłowniki Camozzi Serii 23 – mini ISO 6432 z autoamortyzacją (Ø16–25 mm)
Seria 23 to magnetyczne mini siłowniki pneumatyczne Camozzi zgodne z normą ISO 6432, wyposażone w pneumatyczną autoamortyzację. Zamiast ręcznego ustawiania śrub amortyzacji, siłownik sam dopasowuje charakterystykę wyhamowania do prędkości i masy obciążenia, zapewniając płynny, cichy dojazd do końca skoku.
Seria 23 bazuje na okrągłej, kryzowanej tulei ze stali nierdzewnej oraz tłoczysku nierdzewnym, z anodowanymi końcówkami aluminiowymi. To idealny wybór do kompaktowych aplikacji wymagających wysokiej dynamiki, dobrej kultury pracy i współpracy z czujnikami.
- Norma: ISO 6432 – mini siłowniki okrągłe
- Średnice: Ø 16, 20, 25 mm
- Rodzaj działania: dwustronnego działania (opcje specjalne – na zapytanie)
- Amortyzacja: pneumatyczna auto-cushioning (automatycznie dopasowana)
- Konstrukcja: tuleja i tłoczysko ze stali nierdzewnej, końcówki z aluminium
- Czujniki: zintegrowany magnes w tłoku, współpraca z czujnikami CST/CSV/CSH przez adaptery S-CST
Inne mini siłowniki ISO 6432: Seria 16 (niemagnetyczna), Seria 24 (magnetyczna, bez autoamortyzacji), Seria 25 (magnetyczna, regulowana amortyzacja).
Filtry
Lista produktów
1. Charakterystyka siłowników Camozzi Serii 23
Siłowniki Camozzi Serii 23 to mini siłowniki pneumatyczne zgodne z normą ISO 6432, wyposażone w opatentowany system pneumatycznej autoamortyzacji (auto-cushioning). System ten automatycznie dopasowuje fazę wyhamowania do aktualnej prędkości i masy obciążenia, zapewniając płynny, bezuderzeniowy dojazd do końca skoku bez konieczności ręcznej regulacji śrub amortyzacji.
Dzięki magnetycznemu tłokowi oraz okrągłej, nierdzewnej tulei, Seria 23 jest szczególnie polecana w aplikacjach, gdzie liczy się:
- kompaktowa zabudowa (mini geometria ISO 6432),
- wysoka dynamika i powtarzalność ruchu,
- ograniczenie wibracji i hałasu,
- łatwa współpraca z czujnikami położenia.
Podstawowe dane techniczne Serii 23
| Parametr | Wartość (Seria 23) |
|---|---|
| Norma | ISO 6432 – mini siłowniki okrągłe |
| Średnice tłoka | Ø 16, 20, 25 mm |
| Rodzaj działania | Dwustronnego działania (double-acting) |
| Konstrukcja | Okrągła, kryzowana tuleja; magnes w tłoku; auto-cushioning na końcach skoku |
| Materiały | Tuleja i tłoczysko – stal nierdzewna; końcówki – aluminium anodowane; tłok – aluminium + technopolimer; uszczelnienia NBR/PU |
| Ciśnienie robocze | 1 ÷ 10 bar (dwustronne) |
| Medium | Powietrze filtrowane wg ISO 8573-1 (np. klasa 7.8.4); opcjonalnie smarowane olejem ISO VG32 (smarowania nie przerywać) |
| Prędkość | ok. 10 ÷ 1000 mm/s (bez obciążenia, przy prawidłowej regulacji przepływu) |
| Temperatura pracy | typowo 0 ÷ +80°C (szczegóły wg katalogu Camozzi w zależności od uszczelnień) |
Dane orientacyjne – szczegółowe wartości (dla poszczególnych średnic i wykonania) znajdują się w katalogu Camozzi „Mini-cylinders Series 16, 23, 24 and 25”.
2. Struktura kodu – jak czytać oznaczenie Serii 23?
Przykładowy kod siłownika Serii 23 może wyglądać następująco:
23 N 2 A 20 A 050 │ │ │ │ │ │ └── Skok [mm] (050 = 50 mm) │ │ │ │ │ └──── Wykonanie / wariant (A – wersja standardowa) │ │ │ │ └────── Średnica tłoka [mm] (16, 20, 25) │ │ │ └──────── Materiały / konstrukcja (A – stal nierdzewna + aluminium) │ │ └────────── Rodzaj działania (2 – dwustronnego działania) │ └──────────── Wersja serii (N – wykonanie standardowe) └─────────────── Seria 23 – mini siłownik ISO 6432 z autoamortyzacją
| Pole | Znaczenie (PL) | Meaning (EN) | Przykład |
|---|---|---|---|
| 23 | Seria mini siłowników ISO 6432 z autoamortyzacją | Mini ISO 6432 cylinder series with auto-cushioning | 23 |
| N | Wersja serii (standard) | Series execution (standard) | N |
| 2 | Rodzaj działania – 2: dwustronnego działania | Acting type – 2: double-acting | 2 |
| A | Materiały / konstrukcja standardowa | Standard materials / construction | A |
| Średnica | Średnica tłoka w mm | Piston bore [mm] | 16 · 20 · 25 |
| A | Wykonanie / wariant (standard; inne na zapytanie) | Version / execution (standard; others on request) | A |
| Skok | Długość skoku w mm | Stroke length [mm] | np. 025, 050, 080, 100, 160... |
Uwaga: powyższa kodyfikacja ma charakter poglądowy (zgodny z typowym kodem 23N2A25A160). Przy nietypowych wykonaniach i zamiennikach RexAir zawsze weryfikuje pełny kod w katalogu Camozzi lub systemie producenta.
3. Skoki standardowe i autoamortyzacja
Seria 23 jest projektowana pod kątem pracy z różnymi masami i prędkościami bez konieczności każdorazowego „kręcenia” śrub amortyzacji. Auto-cushioning wykorzystuje specjalnie profilowane tuleje z precyzyjnie rozmieszczonymi otworami, które kształtują przepływ powietrza podczas fazy hamowania.
W praktyce oznacza to, że:
- czas uruchomienia nowej aplikacji (commissioning) jest krótszy,
- uderzenia na końcu skoku są znacznie zredukowane,
- ograniczony jest hałas i drgania,
- zachowana jest powtarzalność wyhamowania w czasie.
Zakres skoków standardowych (np. 10–200 mm) oraz dostępność dłuższych wersji należy każdorazowo sprawdzić w tabelach „standard strokes” w katalogu producenta. W przypadku wymagań wykraczających poza tabelę standardową – poproś nas o weryfikację wykonania specjalnego.
4. Akcesoria i czujniki dla Serii 23
Siłowniki Serii 23 współpracują z szeroką gamą akcesoriów Camozzi oraz dodatkowymi elementami montażowymi:
- Mocowania do siłowników – stopy, kołnierze, uchwyty przednie/tylne, czopy, jarzma (Mod. B, E, I itd.).
- Elementy gwintowane i dystanse – nakrętki tłoczysk, przeguby, widełki (Mod. G, GA, GY, U...).
- Czujniki CST/CSV/CSH – montowane na korpusie przez adaptery S-CST (np. S-CST-02/03/04/18 dla mini ISO).
W kartach produktów Serii 23 w sklepie RexAir możesz stopniowo powiązać właściwe mocowania i adaptery jako „produkty powiązane”, aby ułatwić użytkownikowi kompletację zestawu.
5. Typowe zastosowania mini siłowników Serii 23
- maszyny montażowe i transferowe,
- pick&place i proste osie liniowe,
- aplikacje, w których często zmienia się masa ładunku,
- stanowiska testowe i laboratoryjne,
- zastosowania OEM wymagające kompaktowej, powtarzalnej automatyki.
Porada RexAir
Jeśli Twoja aplikacja wymaga cichego dojazdu bez długiej regulacji amortyzacji – Seria 23 z auto-cushioningiem będzie zwykle najlepszym wyborem. Prześlij nam wymagany skok, średnicę, masę ładunku i prędkość – dobierzemy właściwy mini siłownik ISO 6432, akcesoria montażowe oraz czujniki.
Kontakt: rexair@rexair.pl · tel. 698 555 858
Więcej praktycznych wskazówek znajdziesz w sekcji FAQ – siłowniki pneumatyczne oraz na naszym blogu technicznym.
Opracowanie RexAir na podstawie katalogu Camozzi „Series 16, 23, 24 and 25 mini-cylinders” oraz materiałów technicznych Serii 23 (auto-cushioning).
