Producent: Camozzi (przejdź do produktów)

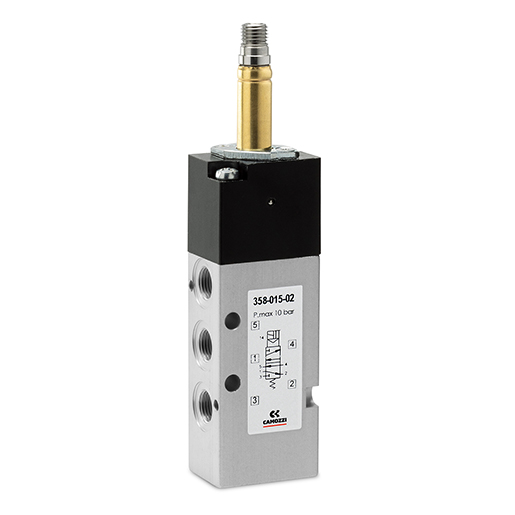

358-015-02 Elektrozawór 5/2 G1/8, monostabilny, sterowanie pojedyncze, interfejs cewki 22×22, Seria 3 Camozzi

Przejdź do sekcji Opinie

Camozzi Seria 3

358-015-02 – elektrozawór 5/2 G1/8

Elektrozawór Camozzi Serii 3 w wersji monostabilny, przeznaczony do przemysłowych układów pneumatycznych.

Produkt obejmuje sam zawór, bez cewki i bez wtyczki. Cewkę serii G lub U z interfejsem 22×22 oraz wtyczkę z rodziny 122 należy dobrać osobno do napięcia i warunków pracy.

Kod	358-015-02
Funkcja	5/2
Przyłącze	G1/8
Tryb pracy	monostabilny
Sterowanie / powrót	sterowanie pojedyncze / powrót sprężynowy
Interfejs cewki	22×22
Zakres dostawy	sam zawór, bez cewki i wtyczki

Katalog techniczny Camozzi Seria 3 PDF

Przejdź do pełnego opisu

180,91 zł

bez 23% VAT

Ceny podane bez kosztów dostawy.

222,52 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

W magazynie 50+ szt.

Czas wysyłki: 4 dni

Parametry techniczne

Seria 3
Wersja Monostabilny
Funkcja 5/2
Liczba dróg / pozycji 5/2
Typ sterowania elektropneumatyczny
Powrót sprężynowy
Port G1/8
Interfejs cewki 02 (22x22)
Kod wykonania zaworu 015

Właściwości produktu

Symbol pneumatyczny EV18
Zakres ciśnienia [bar] 2.5-10
Zakres temperatury [°C] 0 do 60°C, z suchym powietrzem do -20°C
Medium robocze Filtrowane powietrze, bez smarowania; przy powietrzu smarowanym zalecany olej ISOVG32
Materiał korpusu Aluminium
Materiał uszczelnień NBR
Sposób montażu Dowolna pozycja
Producent Camozzi
Przyłącze robocze G1/8

Opis

Charakterystyka produktu

358-015-02 to elektrozawór Camozzi Serii 3 o funkcji 5/2 i przyłączu G1/8. Opis dotyczy konkretnego kodu katalogowego widocznego na karcie produktu.

Zakres dostawy

Produkt obejmuje sam zawór, bez cewki i bez wtyczki. Cewkę serii G lub U z interfejsem 22×22 oraz wtyczkę z rodziny 122 należy dobrać osobno do napięcia i warunków pracy.

Najważniejsze parametry

Kod	358-015-02
Funkcja	5/2
Przyłącze	G1/8
Tryb pracy	monostabilny
Sterowanie / powrót	sterowanie pojedyncze / powrót sprężynowy
Interfejs cewki	22×22
Zakres dostawy	sam zawór, bez cewki i wtyczki

Odczyt oznaczenia 358-015-02

Pełny kod 358-015-02 identyfikuje konkretną funkcję, przyłącze i sposób sterowania. Kodów katalogowych Camozzi nie wolno skracać ani rekonstruować. Segmenty kodu, takie jak -02, mogą określać istotny interfejs lub wykonanie.

Dobór cewki i wtyczki

Do zaworu należy dobrać cewkę serii G lub U z interfejsem 22×22. Pełny kod cewki zależy od napięcia, rodzaju zasilania i wykonania elektrycznego.

Wtyczkę z rodziny 122 dobiera się osobno do wybranej cewki i warunków pracy. Nie ma jednej domyślnej cewki ani jednej uniwersalnej wtyczki dla wszystkich konfiguracji.

Cewki i akcesoria do elektrozaworów

Produkty uzupełniające

Cewki Camozzi serii G lub U z właściwym interfejsem, jeśli produkt jest elektrozaworem.
Wtyczki z rodziny 122 dobrane do cewki i sposobu okablowania.
Złączki i przewody dobrane do gwintu przyłącza oraz instalacji pneumatycznej.
Elementy systemowe CNVL, jeżeli zawór pracuje w układzie wielozaworowym.

Cewki i akcesoria do elektrozaworów

Wyspy zaworowe i elementy systemowe

Warianty katalogowe Camozzi i dobór w RexAir

W katalogu Camozzi mogą występować warianty wykonania z sufiksami specjalnymi. EX oznacza wariant ATEX, S* oznacza wykonanie specjalne, a IL i IM dotyczą wariantów sterowania ręcznego. Kody katalogowe trzeba przepisywać dokładnie, bez skracania.

Wariant niewidoczny jako standardowa pozycja w Shoperze może wymagać potwierdzenia dostępności i wyceny. RexAir może pomóc dobrać właściwy kod zaworu, cewki i wtyczki.

Dokumentacja techniczna

Katalog techniczny Camozzi Seria 3 PDF

Wszystkie katalogi techniczne RexAir

Symbol pneumatyczny

Symbol EV nie został wpisany jako fakt, jeżeli nie był osobno potwierdzony dla tego kodu SKU.

Porada RexAir

Przy doborze zacznij od funkcji zaworu, gwintu przyłącza i wymaganej logiki pracy. Następnie dobierz cewkę, wtyczkę, złączki i elementy montażowe do konkretnej instalacji.
