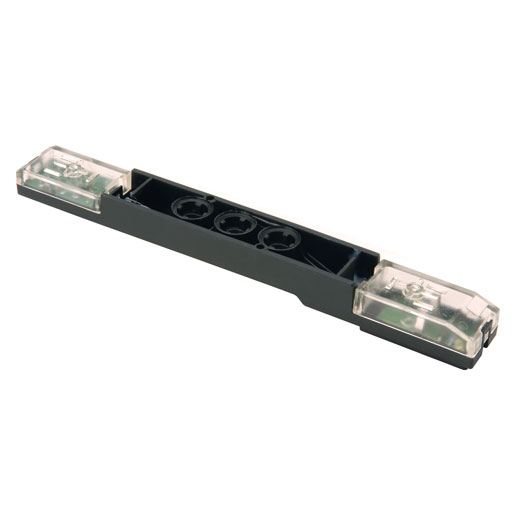

3PAC-R-IF1 Moduł elektryczny do elektrozaworu bistabilnego, Seria 3 Plug-In Camozzi

Moduł elektryczny pozycji bistabilnej w systemie Seria 3 Plug-In

3PAC-R-IF1 jest modułem elektrycznym przeznaczonym do montażu elektrozaworu bistabilnego w wyspie Camozzi Serii 3 Plug-In. Stanowi element architektury wyspy, a nie samodzielny zawór i nie realizuje funkcji przepływowej bez pozostałych części systemu.

Moduł tworzy elektryczny interfejs pozycji zaworowej dla wykonania bistabilnego. Producent wskazuje go w konfiguracji z zaworem 358-015-02 oraz odpowiednimi cewkami G77 lub U77 w systemie Plug-In.

Dobór wymaga znajomości budowy całej wyspy: modułu początkowego, liczby pozycji, układu modułów pośrednich, zaworów mono- i bistabilnych oraz liczby dostępnych sygnałów.

Jak działa w systemie Plug-In

Seria 3 Plug-In rozdziela część pneumatyczną i elektryczną na moduły, które można zestawiać odpowiednio do konfiguracji wyspy. 3PAC-R-IF1 obsługuje pozycję zaworu bistabilnego, czyli wykonania wykorzystującego dwa sygnały sterujące.

Moduł montuje się pomiędzy elementami systemowymi zgodnie z rysunkiem producenta. Nie zastępuje modułu początkowego, pośredniego bloku wielopozycyjnego ani samego elektrozaworu. Jego rola jest ściśle związana z elektrycznym przeniesieniem sygnałów do pozycji bistabilnej.

Najważniejsze parametry i zakres dostawy

Dobór i zastosowanie

3PAC-R-IF1 należy wybierać wyłącznie jako część zaprojektowanej wyspy Serii 3 Plug-In. Przed zamówieniem trzeba określić liczbę pozycji zaworowych, liczbę sygnałów, rozmieszczenie modułów mono- i bistabilnych, typ modułu początkowego oraz dokładne kody zaworów i cewek.

Moduł jest odpowiedni, gdy konkretna pozycja ma obsługiwać elektrozawór bistabilny. Dla zaworu monostabilnego należy zastosować właściwy moduł z rodziny M, a nie wariant R przeznaczony dla sterowania bistabilnego.

• Potwierdź system Seria 3 Plug-In i przyłącza zaworów G1/8.
• Sprawdź, czy pozycja jest mono- czy bistabilna.
• Zweryfikuj dostępny moduł początkowy oraz liczbę sygnałów wyspy.
• Zachowaj komplet śrub i uszczelek dostarczanych z modułem.

Na co zwrócić uwagę

Najczęstszym błędem jest traktowanie 3PAC-R-IF1 jako uniwersalnego modułu dla każdej pozycji Serii 3. Litera R wskazuje zastosowanie z zaworem bistabilnym. Moduły monostabilne oraz moduły pośrednie dwu- i trzypozycyjne mają inne role w systemie.

Nie należy przypisywać temu produktowi funkcji 5/2, przepływu, ciśnienia roboczego ani symbolu pneumatycznego zaworu. Parametry przepływowe należą do zaworu zamontowanego w pozycji.

Porada RexAir

Przy zamawianiu modułu przygotuj schemat całej wyspy, nie tylko kod pojedynczego elementu. Liczba pozycji, typ każdego zaworu i sposób doprowadzenia sygnałów pozwalają sprawdzić, czy 3PAC-R-IF1 znajduje się we właściwym miejscu konfiguracji.

Produkty uzupełniające

Z modułem są już powiązane: zawór 358-015-02, bistabilne moduły pośrednie 3PAC-R-XI2 i 3PAC-R-XI3 oraz moduł początkowy 3PBC-N-XS0 z 25-pinowym złączem SUB-D. Produkty te należą do tego samego systemu, ale ich wykorzystanie zależy od projektu konkretnej wyspy.

358-015-02 jest wskazanym przez producenta zaworem dla konfiguracji Plug-In z modułem bistabilnym. XI2 i XI3 budują odpowiednio dwu- i trzypozycyjne segmenty, a XS0 rozpoczyna układ wielopinowy. W tym etapie nie dodaje się nowych relacji.

Dokumentacja i producent

Producentem jest Camozzi Automation. Funkcja modułu, zgodność z 358-015-02, elementy zestawu i miejsce w architekturze zostały oparte na katalogu wysp zaworowych Serii 3 Plug-In, w szczególności stronach 2/3.30.01, 2/3.30.06 i 2/3.30.10.
