8512 12-1/2 złączka wtykowa prosta przewód 12 mm gwint G1/2 Camozzi

Opis techniczny

Model 8512 12-1/2 to prosta serii 8000 Camozzi, przeznaczona do aplikacji wymagających wysokiej szczelności połączenia. Po stronie przyłącza gwintowanego zastosowano G1/2 (BSP). Przyłącze przewodu odpowiada średnicy 12 mm. Podwójne uszczelnienie (dual seal) ogranicza ryzyko mikronieszczelności i poprawia niezawodność pracy układu.

Wariant prosty warto wybierać tam, gdzie liczy się prowadzenie przewodu bez zmiany kierunku i małe spadki ciśnienia. Wersja standardowa NBR pokrywa typowe wymagania instalacji pneumatycznych.

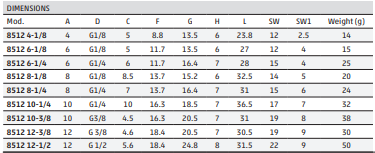

Parametry produktu

Zastosowanie i montaż

Dobór wykonaj na podstawie geometrii układu, średnicy przewodu, typu gwintu i kompatybilności medium z materiałami złączki. Podczas montażu zadbaj o proste osiowanie przewodu i brak przeciążeń bocznych korpusu.

Dane ogólne serii 8000

Średnice zewnętrzne przewodów: 4, 6, 8, 10 i 12 mm
Dostępne gwinty złączek: BSP (G1/8, G1/4, G3/8, G1/2)
Złączki do połączeń z przewodem - dane ogólne
Materiały (korpus i chwytak): mosiądz niklowany
Uszczelnienia: NBR
Standard gwintu: gazowy cylindryczny ISO 228 (BSP)
Ciśnienie robocze min. - 0,9 - max. 60 bar
Złączki serii 8000 mają ciśnienie robocze 60 bar, jednak wartość graniczna zależy od zastosowanego typu przewodu.
Zalecane przewody: Polyamide (PA) 6 - 11 - 12, PU, Hytrel Polyester
Dostępne średnice: ø 4, 6, 8, 10, 12
Medium: wszystkie media zgodne z materiałami złączki, wymagające szczelnego połączenia.
Przykładowe medium: woda.
Dla innych mediów skontaktuj się z działem technicznym.
Zakres temperatur: -20°C ÷ 80°C
