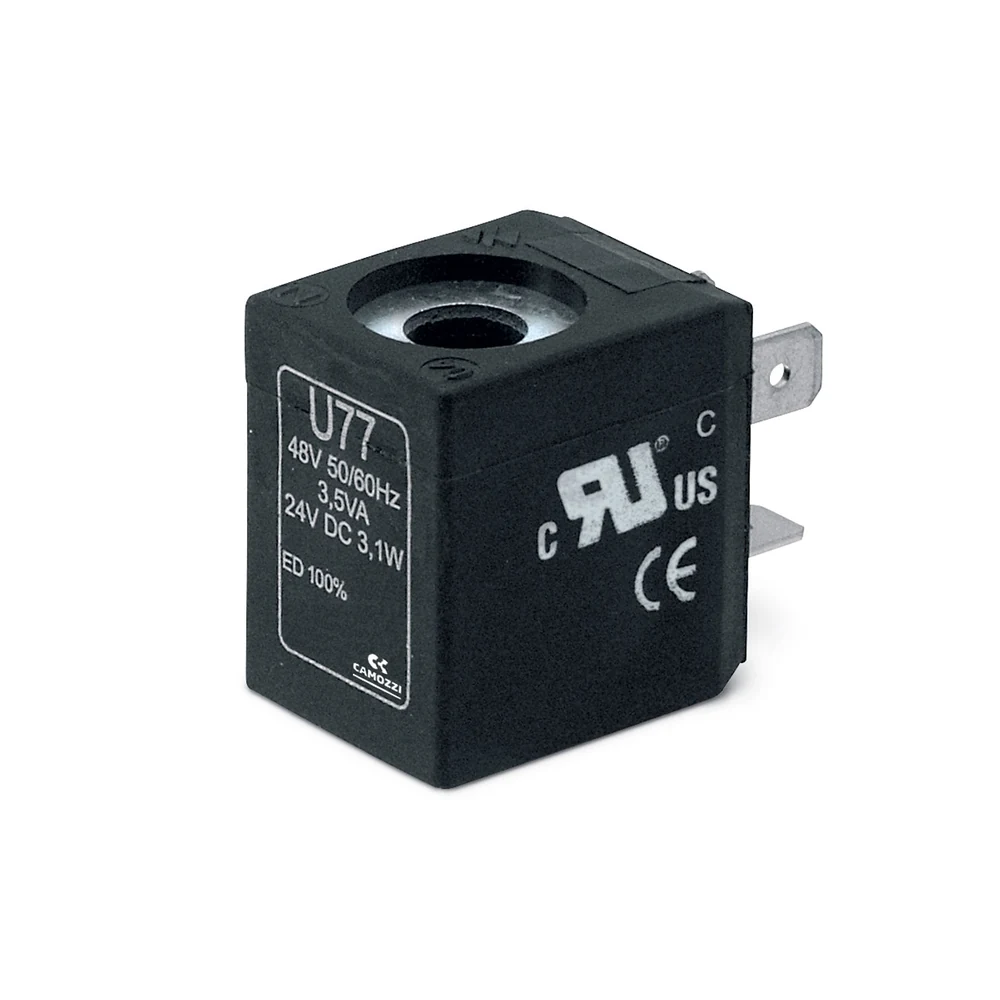

G7H1 Cewka elektromagnetyczna Serii G 12 V DC, 3,1 W, 22×22, do 3/2 N.O. inline Camozzi

Cewka G7H1 Serii G do elektrozaworów Camozzi

G7H1 jest cewką elektromagnetyczną Camozzi Serii G do instalacji przemysłowych. Wariant pracuje przy napięciu 12 V DC i jest przeznaczony do zaworów z interfejsem montażowym 22×22.

Dokładne obciążenie elektryczne wynosi 3,1 W przy 12 V DC. Obudowa z poliamidu PA jest przeznaczona do standardowych warunków pracy maszyn i automatyki. Cewka może pracować w trybie ciągłym ED 100%.

Ograniczenie wariantu: cewka jest przeznaczona wyłącznie do zaworów Camozzi Serii A, 3/2 N.O. w wykonaniu inline. Nie należy stosować jej jako ogólnego zamiennika pozostałych wykonań G7.

Co oznacza kod G7H1

• G oznacza Serię G, czyli standardowe wykonanie z obudową PA.
• 7 identyfikuje wykonanie 22×22 z przyłączem DIN EN 175301-803-B.
• H1 wskazuje wariant elektryczny: 12 V DC o poborze mocy 3,1 W; wykonanie do 3/2 N.O. inline.

Najważniejsze parametry techniczne

Seria G czy Seria U – którą wybrać

Seria G jest podstawowym wyborem do typowych warunków przemysłowych i ma obudowę z PA. Seria U ma obudowę z PET i jest przeznaczona do trudniejszych warunków, zwłaszcza tam, gdzie większe znaczenie ma odporność materiału na wilgoć lub kondensację.

Jeżeli instalacja wymaga wykonania przeciwwybuchowego, należy dobrać dokładny certyfikowany wariant wskazany w dokumentacji producenta. Standardowej cewki G7H1 nie należy traktować jako zamiennika certyfikowanego zespołu.

Dobór do zaworu

G7H1 może współpracować z odpowiednimi zaworami Camozzi Serii A, 3, 4, 9 i NA, jeżeli zawór ma zgodny trzpień oraz interfejs cewki 22×22. W produktach RexAir końcówka -02 w potwierdzonych wariantach Serii 3 oraz -22 w potwierdzonych wariantach Serii 4 oznacza interfejs 22×22.

O zgodności nie decyduje gwint przyłączy pneumatycznych. Przed zakupem porównaj interfejs trzpienia, standard DIN-B, napięcie, rodzaj zasilania i dokładne wykonanie zaworu.

Dobór wtyczki

Do cewki G7H1 dobierz wtyczkę o interfejsie DIN-B 11 mm:

• 122-800 – podstawowa wtyczka DIN-B 11 mm bez elektroniki.

Dla tego napięcia nie wskazano elektronicznej wtyczki 122-70*; dobierz 122-800 i wykonaj zewnętrzne zabezpieczenie obwodu zgodnie z projektem instalacji.

Na co zwrócić uwagę

• zasilanie musi odpowiadać jednej z kombinacji podanych w tabeli;
• dla wariantów AC należy zachować podaną częstotliwość;
• wtyczka musi odpowiadać standardowi DIN EN 175301-803-B i interfejsowi 11 mm;
• potwierdź, że zawór spełnia ograniczenie: wyłącznie do zaworów Camozzi Serii A, 3/2 N.O. w wykonaniu inline;
• stopień IP65 uzyskuje się po prawidłowym zamontowaniu odpowiedniej wtyczki i uszczelnienia;
• zakres dostawy nie obejmuje wtyczki ani zaworu.

Produkty uzupełniające

Najważniejszym uzupełnieniem G7H1 jest właściwa wtyczka. Dla tego wariantu RexAir wskazuje 122-800. Przewód zasilający dobiera się osobno do napięcia, obciążenia i warunków instalacji.

Dokumentacja i producent

Producent: Camozzi Automation. Dane exact SKU publikuje karta techniczna G7H1, a pełną tabelę wariantów i parametry rodziny zawiera oficjalny katalog SOLENOIDS Camozzi.
