122-800 Wtyczka kątowa DIN EN 175301-803-B, 11 mm, bez elektroniki, PG9 Camozzi

122-800 – podstawowa wtyczka DIN-B bez elektroniki do kompatybilnych cewek Camozzi

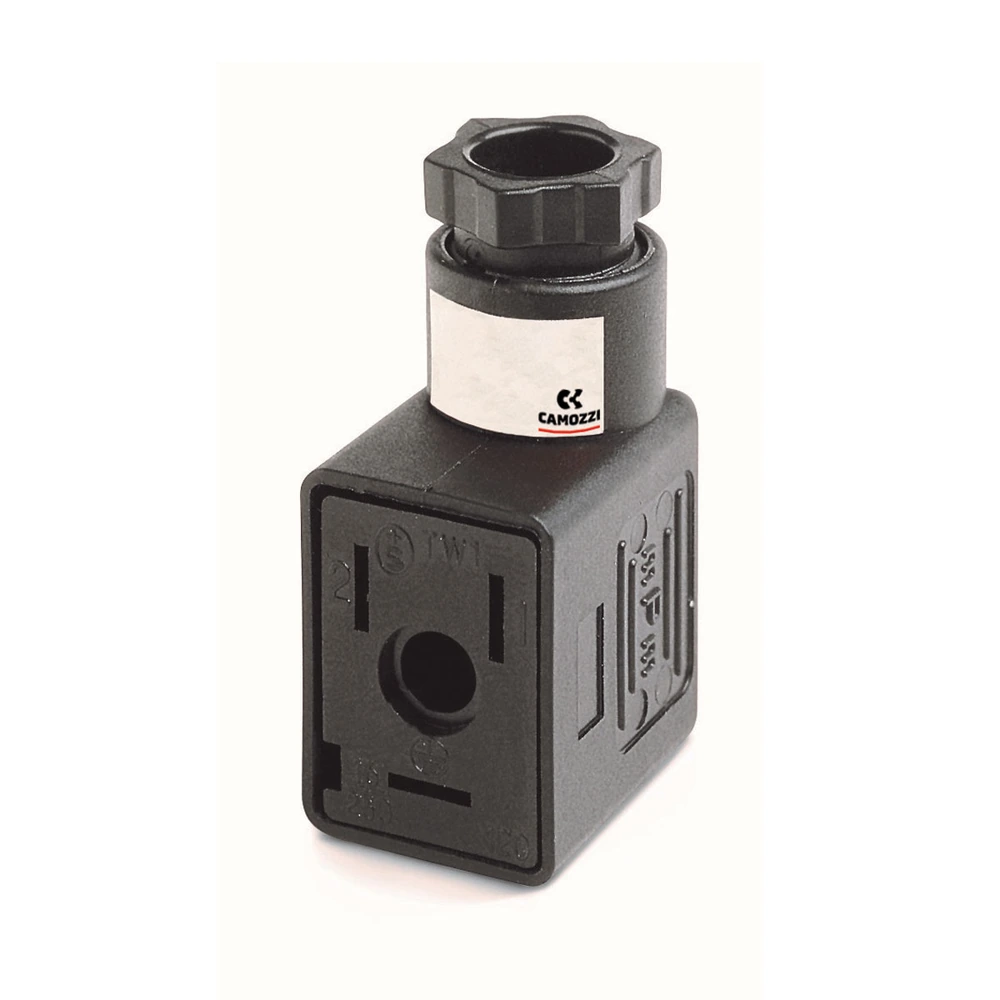

122-800 jest kątową wtyczką elektryczną Camozzi rodziny 122. Służy do wykonania połączenia przewodowego z cewkami o standardzie DIN EN 175301-803-B i interfejsie 11 mm.

Ten wariant nie zawiera elektroniki: nie ma LED, diody, warystora ani prostownika. Dzięki temu nie ma własnego zakresu napięcia elektroniki; parametry przewodu i instalacji należy dobrać do napięcia oraz prądu podłączanej cewki.

Jak podłącza się przewód

Przewód wprowadza się przez dławnicę PG9 i podłącza wewnątrz wtyczki zgodnie ze schematem zacisków cewki. Złącze ma trzy styki: dwa robocze oraz styk ochronny PE. Producent podaje moment dokręcania 0,5 Nm.

Przewód nie jest częścią zestawu. Jego liczbę żył, przekrój, izolację i dopuszczalne napięcie należy dobrać do instalacji. Stopień ochrony IP65 dotyczy kompletnego, prawidłowo zmontowanego połączenia z kompatybilną cewką; luźnej wtyczki nie należy traktować jako gotowego połączenia IP65.

Najważniejsze parametry techniczne

Kompatybilność mechaniczna

Kontrola CONNECTOR_INTERFACE_MATCH wymaga zgodności standardu i wymiaru po obu stronach połączenia. 122-800 stosuje się z potwierdzonymi cewkami rodzin G7, U7 i B7 w standardzie DIN-B 11 mm. Nie jest to uniwersalna wtyczka do wszystkich cewek Camozzi.

• G7 – zgodna rodzina DIN-B, z doborem napięcia po stronie cewki;
• U7 bez EX – zgodna rodzina DIN-B;
• B7 – zgodna rodzina DIN-B stosowana z zaworami CFB.

Czego nie łączyć z 122-800

• GP/GP7 korzysta z interfejsu przemysłowego 9,4 mm i wtyczek rodziny 125;
• G9/G93 wymaga specjalnego układu 122-892C albo 122-893C;
• A8 oraz B8/B9 korzystają z rodziny 124 i standardu DIN-A;
• H8 ma przewód integralny;
• U7EX wymaga osobno potwierdzonej wtyczki 122-800EX.

Wariant bez elektroniki czy z LED

122-800 jest wariantem podstawowym bez elektroniki. Jeżeli potrzebna jest sygnalizacja i ochrona przepięciowa, producent oferuje warianty z LED i warystorem: 122-701 dla 24 V AC/DC, 122-702 dla 110 V AC/DC oraz 122-703 dla 230 V AC/DC. Wtyczkę z elektroniką należy zawsze dobrać do napięcia cewki.

Produkty uzupełniające

Jako reprezentatywne, zgodne mechanicznie cewki RexAir wskazuje G73, U77 oraz B73. Pełny wariant cewki nadal dobiera się według napięcia i zastosowania; pozostałe modele znajdziesz w kategorii cewek i akcesoriów.

Dokumentacja i producent

Producent: Camozzi Automation. Dane exact SKU zawiera karta 122-800 z 19.05.2026, a rodzinę i warianty elektroniki opisuje katalog SOLENOIDS.
