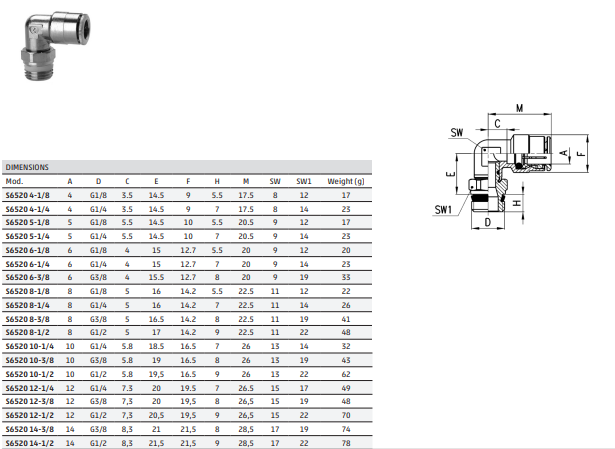

S6520 6-1/4 złączka wtykowa kolanko przewód 6 mm gwint G1/4 Camozzi

Opis techniczny

Kod S6520 6-1/4 oznacza złączkę serii 6000 Camozzi typu kolanko, przeznaczoną do przemysłowych instalacji pneumatycznych.

Przyłącze A: przewód 6 mm. Gwint: G1/4. Standard gwintu: bsp (g) - cylindryczny. Wersja: Sprint. Wariant kolankowy ułatwia montaż w ograniczonej przestrzeni i zmianę kierunku przewodu. Wersja Sprint jest rekomendowana tam, gdzie istotne są krótkie czasy montażu i demontażu.

Parametry produktu

Zastosowanie i montaż

Dobór wykonaj na podstawie średnicy przewodu, typu złączki, standardu gwintu oraz warunków pracy medium. Podczas montażu zadbaj o osiowe prowadzenie przewodu i brak przeciążeń bocznych na korpusie złączki.

Dane ogólne serii

Dane ogólne
Średnice przewodów: 4 - 5 -6 - 8 - 10 - 12 - 14 - 16 mm
Modele MICRO - średnice przewodów: ø 3 - 4 - 6 - 8 - 10 mm
Gwinty: GAS stożkowy ISO 7 (BSPT), GAS cylindryczny ISO 228 (BSP), M5-M6 i inne gwinty metryczne na zapytanie, NPT na zapytanie.
metric threads available on request; NPT on request
Modele MICRO - dostępne gwinty: M3 - M5 - M7 - G1/8 - G1/4
Zakres temperatur: -20°C ÷ 80°C (see the technical data of tubing used)
Modele MICRO - zakres temperatur: -10°C ÷ 80°C (see the technical data of tubing used)
Zalecane przewody: Rilsan, PA 6-11-12, Polyethylene, PU, Hytrel Polyester
Medium robocze: sprężone powietrze (dla innych mediów skontaktuj się z działem technicznym).
Materiały (modele standardowe): korpus i chwytak in mosiądz niklowany, O-Ring in NBR,
Uszczelnienia gwintów: PTFE / NBR / PA.
Modele z zaworem odcinającym: body and collet in mosiądz niklowany,
Zawór grzybkowy: mosiądz; sprężyna: stal nierdzewna.
Uszczelnienia: O-ring NBR; uszczelnienia gwintów PTFE.
Ciśnienie pracy (modele standardowe): min -0,9 bar - max 16 bar (see tubing)
Modele z zaworem odcinającym: 0 ÷ 16 bar
Dostępna wersja Sprint®.
