Siłowniki ISO 15552 Ø160–200 mm - Seria 41 Camozzi
Seria 41 to ciężkie siłowniki pneumatyczne zgodne z ISO 15552, zaprojektowane do dużych obciążeń i pracy ciągłej. Korpus aluminiowy, tłoczyska z utwardzanej stali, regulowana amortyzacja końcowa oraz pełna zgodność z mocowaniami ISO. Idealne do pras, formowania, podnoszenia i transportu materiałów.
|
Średnice
Ø 160, 200 mm
|
Skoki
10–2500 mm (standard wg tabel; inne na zapytanie)
|
Rodzaj pracy
Dwustronne działanie, regulowana amortyzacja
|
Czujniki
Rowki pod CSH (montaż w profilu)
|
Potrzebujesz doboru siłownika i mocowań? Skontaktuj się z RexAir. Mocowania ISO · Czujniki CSH · Akcesoria
Pomiń filtry
Cena
Zamknij ustawienia filtra Cena
Anuluj
Zastosuj filtry
Marka
Zamknij ustawienia filtra Marka
Anuluj
Zastosuj filtry
Seria
Zamknij ustawienia filtra Seria
Anuluj
Zastosuj filtry
Średnica [mm]
Zamknij ustawienia filtra Średnica [mm]
Anuluj
Zastosuj filtry
Skok [mm]
Zamknij ustawienia filtra Skok [mm]
Anuluj
Zastosuj filtry
Rodzaj działania
Zamknij ustawienia filtra Rodzaj działania
Anuluj
Zastosuj filtry
Wersja magnetyczna
Zamknij ustawienia filtra Wersja magnetyczna
Anuluj
Zastosuj filtry
Opcja wykonania
Zamknij ustawienia filtra Opcja wykonania
Anuluj
Zastosuj filtry
Wersja
Zamknij ustawienia filtra Wersja
Anuluj
Zastosuj filtry
Konstrukcja profilu
Zamknij ustawienia filtra Konstrukcja profilu
Anuluj
Zastosuj filtry
Typ serii
Zamknij ustawienia filtra Typ serii
Anuluj
Zastosuj filtry
Rodzaj blokady (End Lock)
Zamknij ustawienia filtra Rodzaj blokady (End Lock)
Anuluj
Zastosuj filtry
Średnica siłownika [mm]
Zamknij ustawienia filtra Średnica siłownika [mm]
Anuluj
Zastosuj filtry
Rodzaj prowadzenia
Zamknij ustawienia filtra Rodzaj prowadzenia
Anuluj
Zastosuj filtry
Rodzaj amortyzacji
Zamknij ustawienia filtra Rodzaj amortyzacji
Anuluj
Zastosuj filtry
Wersja prowadzenia
Zamknij ustawienia filtra Wersja prowadzenia
Anuluj
Zastosuj filtry
Funkcja
Zamknij ustawienia filtra Funkcja
Anuluj
Zastosuj filtry
Liczba dróg / pozycji
Zamknij ustawienia filtra Liczba dróg / pozycji
Anuluj
Zastosuj filtry
Typ sterowania
Zamknij ustawienia filtra Typ sterowania
Anuluj
Zastosuj filtry
Powrót
Zamknij ustawienia filtra Powrót
Anuluj
Zastosuj filtry
Port
Zamknij ustawienia filtra Port
Anuluj
Zastosuj filtry
Interfejs cewki
Zamknij ustawienia filtra Interfejs cewki
Anuluj
Zastosuj filtry
Kod wykonania zaworu
Zamknij ustawienia filtra Kod wykonania zaworu
Anuluj
Zastosuj filtry
Dostępność
Zamknij ustawienia filtra Dostępność
Anuluj
Zastosuj filtry
Filtry
Koniec filtrów
Lista produktów
Cena
1 949,96 zł
bez VAT
Cena
1 949,96 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
1 995,80 zł
bez VAT
Cena
2 044,62 zł
bez VAT
Cena
2 044,62 zł
bez VAT
Cena
2 044,62 zł
bez VAT
Cena
2 053,15 zł
bez VAT
Struktura kodu – Siłowniki Camozzi Serii 41
41 | M | 2 | P | 160 | A | 0200 Seria | Wersja | Działanie | Materiały | Średnica | Konstrukcja | Skok [mm]
| Pole | Znaczenie (PL) | Meaning (EN) | Wartości / przykłady |
|---|---|---|---|
| 41 | Rodzina siłowników heavy-duty ISO 15552 | Heavy-duty ISO 15552 cylinder family | stałe „41” |
| Wersja | M – standard, magnetyczny | M – standard, magnetic | M |

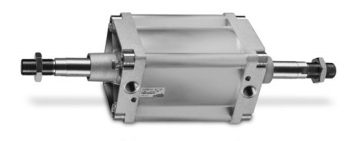

| Działanie | 2 – dwustronny, amortyzacja przód+tył 3 – dwustronny, amortyzacja przód 4 – dwustronny, amortyzacja tył 5 – dwustronny, przez-tłoczysko, amortyzacja przód+tył 6 – dwustronny, przez-tłoczysko, bez amortyzacji |
2 – double acting, front & rear cushion 3 – double acting, front cushion 4 – double acting, rear cushion 5 – double acting, through-rod, front & rear cushions 6 – double acting, through-rod, no cushion |
2 / 3 / 4 / 5 / 6 |
| Materiały | P – wg danych ogólnych serii R – stal AISI 420B (tłoczysko), stal AISI 303 (nakrętki) C – tłoczysko chromowane AISI 420B, nakrętki AISI 304 U – tłoczysko walcowane AISI 303, nakrętki AISI 304/303 Z – tłoczysko stalowe AISI 303, nakrętki AISI 303 |
Materials set per catalogue (stainless/rolled/chrome variants) | P / R / C / U / Z |
| Średnica | Ø 160 mm lub Ø 200 mm | Bore 160 / 200 mm | 160 / 200 |
| Konstrukcja | A – standard z nakrętką · F – cylinder z czopem środkowym (centre trunnion) | A – with rod nut · F – with centre trunnion | A / F |
| Skok | Długość skoku [mm] – wg tabel standardowych (do 2500 mm) | Stroke [mm] per standard table (up to 2500 mm) | np. 0200 = 200 mm |
Wersje końcowe / dodatki
- V – FKM rod seal
- W – cylindry z powłoką (PU coated), kolor „grey”
- G – wersja do środowisk pylących (skrobak mosiężny)
- L – przedłużone tłoczysko (wpisz długość)
- Możliwość zamówienia EX (ATEX) – dopisek po kodzie, np.
41M2P160A0200EX
Dane techniczne (skrót)
- Norma: ISO 15552 / VDMA 24562
- Średnice: Ø160, Ø200 mm
- Skoki standardowe: wg tabel; inne do 2500 mm na zapytanie
- Ciśnienie robocze: 1–10 bar
- Temperatura pracy: 0…+80 °C (standard) – zgodnie z katalogiem
- Prędkość tłoka: do 1000 mm/s (bez obciążenia)
- Czujniki: rowki pod CSH
Akcesoria i kompatybilność
Komplet mocowań ISO (stopy MP2/MP4, czopy, kołnierze) oraz końcówki/przeguby tłoczysk znajdziesz w dziale Akcesoria do siłowników. Zalecane czujniki położenia: CSH.
Opracowanie RexAir. Dane zgodne z katalogiem Camozzi (Release 8.8, „Series 41 cylinders” 1/1.16.xx).
