Siłowniki kompaktowe Camozzi – Serie QP / QPR
Camozzi QP / QPR to seria kompaktowych siłowników pneumatycznych przeznaczonych do zastosowań w ograniczonej przestrzeni montażowej. Model QP to wersja standardowa o krótkiej długości całkowitej, natomiast QPR wyposażono w prowadzenie liniowe, które zwiększa odporność na momenty boczne i skrętne. Dzięki swojej zwartości i precyzji seria QP/QPR stanowi niezawodne rozwiązanie dla automatyki przemysłowej i manipulacji.
Filtry
Lista produktów

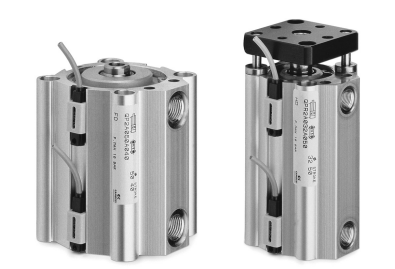

Camozzi QP / QPR – siłowniki kompaktowe i kompaktowe prowadzone
Seria QP / QPR obejmuje siłowniki o krótkiej długości całkowitej, przy jednoczesnym zachowaniu wysokiej sztywności konstrukcji. Wersja QPR wyposażona w prowadzenie prętowe (anti-rotation) pozwala na przenoszenie obciążeń bocznych i momentów zginających, co czyni ją idealnym rozwiązaniem dla aplikacji dociskowych, montażowych i pozycjonujących.
Najważniejsze cechy techniczne
- Działanie: dwustronne (double-acting)
- Średnice: Ø12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
- Skoki standardowe: co 5 mm w ramach podanych zakresów (patrz niżej)
- Ciśnienie robocze: 1–10 bar
- Temperatura pracy: 0…+80 °C (standard NBR) / do +150 °C (uszczelnienia FKM)
- Medium: sprężone powietrze, filtrowane (40 µm), z lub bez smarowania
- Korpus: anodowane aluminium, tłoczysko: stal nierdzewna
- Uszczelnienia: NBR (standard), FKM (wersje V/W – na zapytanie)
- Amortyzacja: elastomerowa – cicha praca i mniejsze drgania
- Montaż: bezpośrednio przez otwory w korpusie, z przodu lub z tyłu

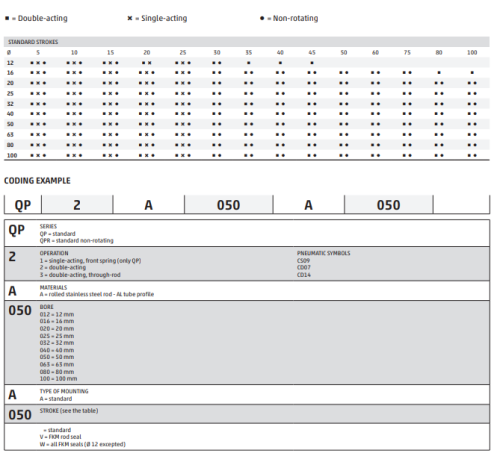

Kodyfikacja (Ordering code)
Przykład kodu: QP 2 A 32 A 25
- QP – seria kompaktowa (bez prowadzenia)
- QPR – seria kompaktowa z prowadzeniem (anti-rotation)
- 2 – działanie: 2 = dwustronne
- A – materiały konstrukcyjne (standard aluminium / stal nierdzewna)
- 32 – średnica tłoka [mm]
- A – wersja wykonania (A = standard, V = uszcz. FKM tłoczyska, W = wszystkie uszcz. FKM)
- 25 – skok [mm]
Skoki – zakres i standard
- Series QP (dwustronne):
- Ø12–25: 1–150 mm (skoki standardowe co 5 mm)
- Ø32–100: 1–200 mm (skoki standardowe co 5 mm)
- Series QPR (z prowadzeniem):
- Ø12: 1–50 mm (skoki standardowe co 5 mm)
- Ø16: 1–75 mm (skoki standardowe co 5 mm)
- Ø20–100: 1–100 mm (skoki standardowe co 5 mm)
Wartości zgodne z katalogiem Camozzi („Strokes min–max”, tabela 2.06). Skoki pośrednie i niestandardowe – dostępne na zapytanie.
Warianty i wersje specjalne
- QP – kompaktowy siłownik standardowy (bez prowadzenia)
- QPR – kompaktowy siłownik z prowadzeniem prętowym (anti-rotation), przenosi obciążenia boczne i momenty
- Wersje V (tłoczysko z uszczelnieniem FKM) oraz W (wszystkie uszczelnienia FKM) – na zapytanie
Porównanie QP vs QPR
| Model | Charakterystyka | Zastosowania |
|---|---|---|
| QP | Kompaktowy, bez prowadzenia. Minimalna długość montażowa, wysoka powtarzalność ruchu. | Automatyka montażowa, pozycjonowanie, aplikacje o ograniczonej przestrzeni. |
| QPR | Z prowadzeniem prętowym – stabilny ruch, odporność na momenty boczne, eliminacja obrotu tłoka. | Dociski, przenoszenie elementów, manipulatory, montaż i formatowanie. |
Montaż i akcesoria
- Mocowanie przez otwory w korpusie lub z użyciem akcesoriów Camozzi.
- Kompatybilne z mocowaniami Camozzi ISO oraz czujnikami serii CST / CSC.
- Możliwość zastosowania prowadnic, łączników i czujników krańcowych (rowek T).
Źródło danych: katalog Camozzi Pneumatic Actuation – Series QP / QPR, sekcja 2.06.
