Seria 90 – stal nierdzewna, ISO 15552 (AISI 316)
Siłowniki Camozzi Serii 90 – nierdzewne ISO 15552 (AISI 316)

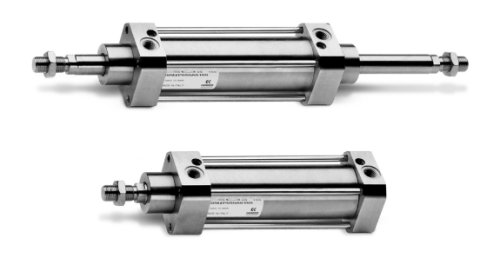

Siłowniki Camozzi Serii 90 to stainless steel cylinders wykonane w całości ze stali nierdzewnej AISI 316, zgodne z normą ISO 15552 (dawniej DIN/ISO 6431 – VDMA 24562). Łączą wysoką odporność korozyjną z pełną wymiennością wymiarową oraz regulowaną amortyzacją końcową, dzięki czemu idealnie nadają się do aplikacji spożywczych, chemicznych, farmaceutycznych oraz off-shore.
Seria 90 jest standardowo magnetyczna, wyposażona w pneumatyczną amortyzację regulowaną oraz mechaniczną redukcję hałasu na końcu skoku. Dostępne są wersje jednostronnego i dwustronnego działania, a także wykonania z tłoczyskiem przelotowym.
- Norma: ISO 15552 (ex DIN/ISO 6431 – VDMA 24562)
- Materiał: stal nierdzewna AISI 316 (korpus, tłoczysko, elementy zewnętrzne)
- Średnice: Ø 32, 40, 50, 63, 80, 100, 125 mm
- Rodzaj działania: single-acting / double-acting, także z tłoczyskiem przelotowym
- Amortyzacja: regulowana amortyzacja pneumatyczna + mechaniczne zderzaki
- Czujniki: tłok magnetyczny – współpraca z czujnikami CSH/CST/CSV
Szukasz standardowych siłowników ISO 15552 w aluminium? Zobacz: siłowniki ISO 15552 Ø32–125 oraz ISO 15552 Ø160–200 (Seria 40/41).
Filtry
Lista produktów
1. Zastosowanie siłowników nierdzewnych Serii 90
Siłowniki Camozzi Serii 90 zostały zaprojektowane do pracy w aplikacjach, w których wymagana jest bardzo wysoka odporność korozyjna oraz łatwość mycia: przemysł spożywczy, napojowy, farmaceutyczny, chemiczny, a także instalacje off-shore i morskie. Korpus, tłoczysko oraz elementy zewnętrzne wykonane są ze stali nierdzewnej AISI 316, co znacząco zwiększa trwałość w środowisku agresywnym, przy częstym myciu wodą, detergentami i środkami dezynfekcyjnymi.
Dzięki zgodności z ISO 15552 seria 90 zachowuje pełną wymienność montażową z klasycznymi siłownikami profilowymi i okrągłymi (np. serii 60/61/62/63), a jednocześnie oferuje korpus całkowicie nierdzewny.
Najważniejsze cechy Serii 90
| Parametr | Wartość (Seria 90) |
|---|---|
| Norma | ISO 15552 (ex DIN/ISO 6431 – VDMA 24562) |
| Średnice tłoka | Ø 32, 40, 50, 63, 80, 100, 125 mm |
| Rodzaj działania | Single-acting (sprężyna) oraz double-acting, w tym wersje z tłoczyskiem przelotowym |
| Materiał korpusu i tłoczyska | Stal nierdzewna AISI 316 |
| Uszczelnienia | Standardowo NBR; dostępne wersje z uszczelnieniami FKM do podwyższonych temperatur (ok. 150°C) |
| Amortyzacja | Regulowana amortyzacja pneumatyczna na końcach skoku + mechaniczne zderzaki elastomerowe ograniczające hałas |
| Ciśnienie robocze | Około 1 ÷ 10 bar (wg katalogu Camozzi dla Serii 90) |
| Prędkość | Około 10 ÷ 1000 mm/s (przy prawidłowym doborze dławików) |
| Skoki | Typowo od 25 mm do ok. 800 mm w standardzie (szczegóły w tabelach skoków) |
Wartości mają charakter orientacyjny – dokładne zakresy i konfiguracje należy sprawdzić w katalogu Camozzi „Stainless steel cylinders – Series 90”.
2. Struktura kodu – jak czytać oznaczenie Serii 90?
Przykładowy kod siłownika Serii 90 (na podstawie kart katalogowych i przykładowych produktów): 90M2A080A0250. Na jego podstawie możesz zrozumieć ogólną strukturę kodu zamówieniowego:
90 M 2 A 080 A 0250 │ │ │ │ │ │ └── Skok [mm] (0250 = 250 mm) │ │ │ │ │ └───── Typ konstrukcji / wykonanie (A – standard) │ │ │ │ └──────── Średnica tłoka [mm] (032 / 040 / 050 / 063 / 080 / 100 / 125) │ │ │ └────────── Materiały (A – AISI 316 + uszczelnienia NBR, V – AISI 316 + FKM) │ │ └──────────── Rodzaj działania: │ │ 1 – single-acting, front spring │ │ 2 – double-acting, front & rear cushions │ │ 6 – double-acting, through-rod, cushioned │ └────────────── Wersja (M – standard, magnetic) └───────────────── Seria 90 – siłownik nierdzewny ISO 15552
| Pole | Znaczenie (PL) | Meaning (EN) | Przykład |
|---|---|---|---|
| 90 | Seria siłowników nierdzewnych ISO 15552 | Stainless steel cylinders ISO 15552 series | 90 |
| Wersja (M) | M – standard, siłownik magnetyczny | M – standard, magnetic piston | M |
| Rodzaj działania (1 / 2 / 6) | 1 – jednostronnego działania (sprężyna przód) 2 – dwustronnego działania z amortyzacją 6 – dwustronnego działania z tłoczyskiem przelotowym |
1 – single-acting, front spring 2 – double-acting, cushioned 6 – double-acting, through-rod, cushioned |
2 |
| Materiały (A / V) | A – AISI 316 + uszczelnienia NBR V – AISI 316 + uszczelnienia FKM (do ok. 150°C) |
A – AISI 316 + NBR seals V – AISI 316 + FKM seals (high temperature) |
A / V |
| Średnica | Średnica tłoka [mm] | Bore [mm] | 032 · 040 · 050 · 063 · 080 · 100 · 125 |
| Typ konstrukcji (A…) | Wykonanie mechaniczne – standard / gwint/tuleja specjalna (wg katalogu) | Mechanical design – standard / special rod end (see catalogue) | A |
| Skok | Długość skoku w mm (np. 0100, 0250, 0800) | Stroke length [mm] | np. 0050, 0100, 0250, 0400, 0800 |
Uwaga: kody w dokumentacji Camozzi mogą zawierać dodatkowe pola, np. dotyczące wersji tłoczyska czy opcji specjalnych. W przypadku konfiguracji niestandardowych RexAir zawsze weryfikuje kod z katalogiem lub bezpośrednio z producentem.
3. Typowe zastosowania Serii 90
- linie przemysłu spożywczego – strefy myte, okolice CIP/SIP, kontakt pośredni z produktami,
- przemysł napojowy, rozlewnie, pakowaczki w środowisku wilgotnym,
- instalacje chemiczne i farmaceutyczne, gdzie wymagana jest wysoka odporność korozyjna,
- aplikacje off-shore i morskie, narażone na mgłę solną i korozję atmosferyczną,
- strefy myte w maszynach, gdzie klasyczne siłowniki aluminiowe korodują zbyt szybko.
4. Akcesoria i czujniki dla Serii 90
Siłowniki Serii 90 są zgodne wymiarowo z ISO 15552, dlatego współpracują z typową gamą mocowań ISO oraz czujników:
- Mocowania ISO – stopy, kołnierze, czopy, jarzma, uchwyty przegubowe dopasowane do średnic Ø32–125 mm.
- Czujniki CSH / CSV / CST – czujniki magnetyczne do rowków i opasek, z wyjściami 2- i 3-przewodowymi.
- Kable i złącza M8/M12 – do wygodnej integracji z szafą sterowniczą.
- Przygotowanie powietrza (FRL) – odpowiednia filtracja i redukcja ciśnienia wydłuża żywotność uszczelnień.
Przy siłownikach nierdzewnych zaleca się dobór również nierdzewnych mocowań tam, gdzie istnieje ryzyko korozji elementów stalowych ocynkowanych.
Porada RexAir
Jeśli Twoja aplikacja pracuje w środowisku wilgotnym, jest często myta lub narażona na środki chemiczne – Seria 90 będzie zdecydowanie trwalsza niż siłownik aluminiowy. Zachowujesz geometrię ISO 15552, zyskując korpus z AISI 316 oraz opcję uszczelnień FKM do podwyższonych temperatur.
Prześlij nam wymagany skok, średnicę, ciśnienie, medium i warunki mycia – doradzimy, czy wystarczy wykonanie standardowe, czy lepiej przejść na pełny nierdzewny siłownik Serii 90 oraz dobierzemy odpowiednie akcesoria i czujniki.
Kontakt: rexair@rexair.pl · tel. 698 555 858
Więcej praktycznych wskazówek znajdziesz w sekcji FAQ – siłowniki pneumatyczne oraz na naszym blogu technicznym.
Opracowanie RexAir na podstawie katalogu Camozzi „Stainless steel cylinders – Series 90” i danych online.
