Siłowniki prowadzone slide unit QCTF (tuleje z brązu)
Siłowniki prowadzone Camozzi QCTF – slide units z tulejami z brązu

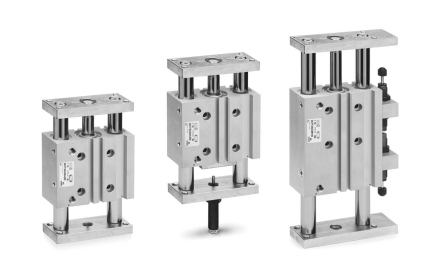

Camozzi Seria QCTF to siłowniki prowadzone typu slide unit zintegrowane z prowadnicą na tulejach ślizgowych z brązu. Korpus prowadnicy tworzy sztywny profil z przygotowanymi kołnierzami montażowymi, a ruch tłoka przenoszony jest na wózek roboczy przez dwie kolumny prowadzące.
Najważniejsze cechy serii QCTF:
| Parametr | Charakterystyka |
|---|---|
| Prowadzenie | Tuleje ślizgowe z brązu – duża odporność na zabrudzenia i udary |
| Mechanika | Zintegrowana prowadnica + kołnierze montażowe, podwójne kolumny prowadzące |
| Zastosowania | Docisk, stopery, formatowanie, aplikacje o podwyższonej sztywności w trudniejszych warunkach |
Potrzebujesz tej samej geometrii, ale z łożyskami kulkowymi? Zobacz siłowniki prowadzone QCBF lub kompaktowe QCT (bez slide-unit).
Filtry
Lista produktów
1. Konstrukcja slide unit – QCTF z tulejami z brązu
Seria QCTF należy do rodziny slide units Camozzi, czyli gotowych modułów: siłownik + prowadnica + kołnierze montażowe. W odróżnieniu od wersji QCBF (łożyska kulkowe), seria QCTF wykorzystuje tuleje ślizgowe z brązu, które bardzo dobrze znoszą:
- zabrudzenia (pył, drobne zanieczyszczenia),
- udary i krótkotrwałe przeciążenia,
- niewielkie niedokładności współosiowości w zabudowie.
Siła z tłoka siłownika przenoszona jest na wózek roboczy poprzez sztywne połączenie z kolumnami prowadzącymi. Prowadnica z tulejami ślizgowymi zapewnia dużą nośność i stabilne prowadzenie, przy prostszej, bardziej odpornej konstrukcji niż w przypadku łożysk kulkowych.
2. Kodyfikacja – jak czytać symbol QCTF?
Oznaczenie serii QCTF nawiązuje do logiki QC/QCBF, z dodatkowym wyróżnieniem typu prowadzenia. Przykładowy kod (uproszczony do zrozumienia struktury):
QCTF 2 A 032 A 0100 │ │ │ │ └─ Skok [mm] │ │ │ └──── Typ wykonania (standard / kołnierze) │ │ └────── Średnica tłoka [mm] │ └──────── Rodzaj działania (2 = dwustronnego działania) └───────────── Seria QCTF – slide unit z tulejami z brązu
| Pole | Opis (PL) | Meaning (EN) | Przykłady |
|---|---|---|---|
| QCTF | Slide unit z siłownikiem prowadzonym, prowadzenie na tulejach ślizgowych z brązu | Guided slide unit with bronze bushes | QCTF… |
| 2 | 2 – dwustronnego działania (standardowy tryb pracy) | 2 – double-acting | QCTF2A032A0100 |
| A (Materiały) | Korpus aluminiowy, kolumny hartowane, tuleje ślizgowe z brązu, płyta robocza z aluminium | Aluminium body, hardened shafts, bronze bushes, aluminium carriage | QCTF2A032A0100 |
| Średnica (Ø) | Średnica tłoka [mm] – zgodna z rodziną siłowników bazowych | Bore [mm] | 025, 032, 040, 050, 063 (wg tabel katalogowych) |
| Typ / wykonanie | A – standardowy typ wózka i kołnierzy; warianty specjalne na zapytanie | A – standard carriage/flange version | …032A0100 |
| Skok | Długość skoku [mm] – wg tabel „standard strokes” (np. 25–200 mm co 5 mm) | Stroke [mm] | 0100 = 100 mm, 0150 = 150 mm itd. |
Uwaga: pełna lista skoków oraz ewentualne sufiksy specjalne (np. wersje niestandardowe, ATEX) dostępne są w aktualnym katalogu Camozzi. Dla konfiguracji niestandardowych zalecamy kontakt z RexAir.
3. Dane techniczne – zakres pracy QCTF
- Średnice: typowo Ø25–63 mm (w zależności od wersji katalogowej).
- Skoki standardowe: kilkadziesiąt do ok. 200 mm (co 5 mm – zgodnie z tabelą standard strokes).
- Rodzaj działania: dwustronnego działania, tłok magnetyczny.
- Ciśnienie robocze: 1 ÷ 10 bar (powietrze filtrowane).
- Prędkość: ok. 10–500 mm/s (przy większych prędkościach trzeba uwzględnić energię udaru).
- Medium: sprężone powietrze – zgodnie z ISO 8573-1 (filtracja, ewentualne smarowanie).
- Czujniki: czujniki magnetyczne (np. CST/CSH) montowane w rowkach korpusu siłownika.
W porównaniu z QCBF, seria QCTF jest bardziej „robustna” – tuleje z brązu lepiej tolerują nieidealne warunki (pył, lekkie bicia, udary), kosztem nieco wyższego tarcia niż w łożyskach kulkowych.
4. Przykładowe zastosowania Serii QCTF
- Docisk i zacisk w trudniejszych warunkach środowiskowych (pył, wióry, lekkie zanieczyszczenia).
- Stopery na liniach transportowych, gdzie występują duże energie zderzeń.
- Formatowanie i prowadzenie – regulacja szerokości torów, prowadnic bocznych.
- Napędy modułów transferowych – poziome/pionowe przesuwy narzędzi i chwytaków.
- Moduły dociskowe – docisk elementów do powierzchni referencyjnych, stołów pomiarowych itp.
Jeżeli aplikacja pracuje w „brudnym” środowisku (np. obróbka mechaniczna, cięcie, pakowanie produktów sypkich), QCTF z tulejami z brązu będzie często bezpieczniejszym wyborem niż rozwiązanie z łożyskami kulkowymi.
5. Co jeszcze będzie potrzebne?
- Seria QCBF – wariant slide unit na łożyskach kulkowych, do precyzyjnych, szybkich cykli.
- Siłowniki prowadzone kompaktowe QCT – prostsze, bez zintegrowanej prowadnicy.
- Siłowniki bliźniacze QX – gdy potrzebne są bardzo duże siły i sztywność.
- Czujniki magnetyczne CST / CSH – wykrywanie położeń końcowych i pośrednich.
- Kable przyłączeniowe – M8/M12 do podłączenia czujników.
- Przygotowanie powietrza (FRL) – stabilne ciśnienie, filtracja, redukcja.
Porada RexAir
W dużym uproszczeniu: QCTF wybierz tam, gdzie środowisko jest trudniejsze, występują udary i zanieczyszczenia, a precyzja ±0,1 mm nie jest krytyczna. QCBF wybierz tam, gdzie najważniejsza jest powtarzalność pozycjonowania i niskie tarcie.
Aby dobrać właściwy rozmiar QCTF, prześlij nam: skok, przewidywaną masę, długość ramienia, rodzaj ruchu (stop/start czy płynny) oraz częstotliwość cykli. Sprawdzimy dopuszczalne momenty i obciążenia wg katalogu Camozzi i zaproponujemy kompletny zestaw komponentów (siłownik, amortyzatory, zawory, FRL, czujniki).
Kontakt: rexair@rexair.pl · tel. 698 555 858
Więcej wiedzy znajdziesz w sekcji FAQ – siłowniki i na blogu technicznym RexAir.
Opracowanie RexAir na podstawie dokumentacji Camozzi dla serii QCTF (slide units) oraz praktycznych doświadczeń z aplikacji dociskowych i transferowych.
