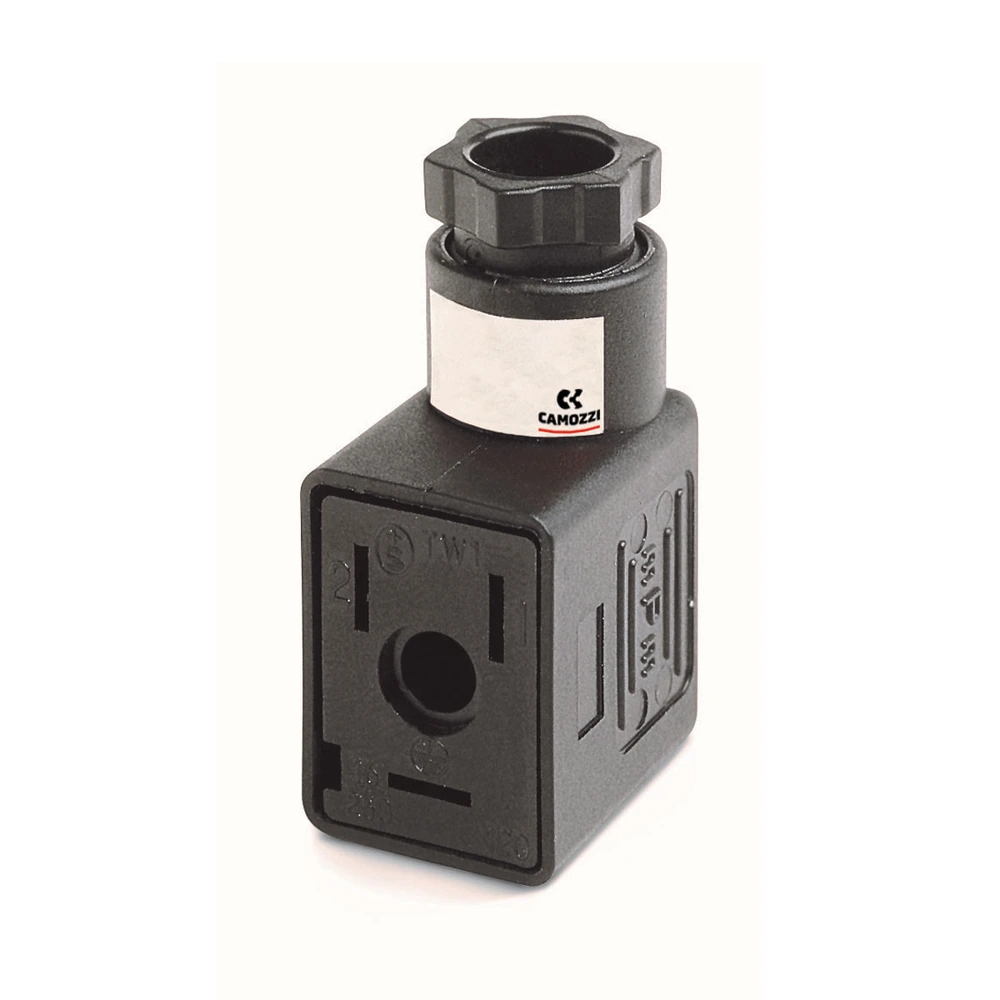

122-701 Wtyczka kątowa DIN EN 175301-803-B, 11 mm, warystor + LED, 24 V AC/DC, PG9 Camozzi

Przejdź do sekcji Opinie

Camozzi rodzina 122

122-701 – wtyczka DIN-B 11 mm z warystorem i LED

Wtyczka do kompatybilnych cewek Camozzi G7, U7 i B7. Dioda LED sygnalizuje obecność napięcia, a warystor ogranicza przepięcia powstające podczas przełączania cewki.

Elektronika 122-701 jest przeznaczona do 24 V AC/DC. Zakres dostawy obejmuje jedną wtyczkę; przewód, cewkę i zawór dobiera się osobno.

Kod122-701
Typ produktuwtyczka kątowa z elektroniką ochronną i LED
Rodzina122
Standard przyłączaDIN EN 175301-803-B
Wymiar interfejsu11 mm
Liczba pinów3 (2 styki robocze + PE)
Zakres napięcia24 V AC/DC
Rodzaj napięciaAC/DC
SygnalizacjaLED – obecność napięcia
Rodzaj elektronikiwarystor + LED
DławnicaPG9; przewód montowany osobno
Stopień ochrony po montażuIP65 po prawidłowym montażu z kompatybilną cewką
Zakres dostawyjedna wtyczka 122-701, bez przewodu i cewki

Przejdź do pełnego opisu
PLN EUR
Cena 32,59 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie 50+ szt.
Czas wysyłki: 4 dni

Cechy produktu

Parametry techniczne

  • Typ produktu Wtyczka
  • Rodzina produktu 122
  • Rodzaj napięcia AC/DC
  • Standard przyłącza elektrycznego DIN EN 175301-803-B
  • Liczba pinów 3
  • Napięcie elektroniki wtyczki 24 V AC/DC
  • Rodzaj elektroniki LED + warystor
  • Dławnica PG9

Właściwości produktu

  • Stopień ochrony po montażu IP65 po prawidłowym montażu z kompatybilną cewką
  • Producent osprzętu Camozzi

Opis

122-701 – wtyczka DIN-B 11 mm z sygnalizacją LED i ochroną warystorową

122-701 jest kątową wtyczką Camozzi rodziny 122 do cewek ze standardem DIN EN 175301-803-B i interfejsem 11 mm. Przezroczysta obudowa umożliwia obserwację diody LED.

Wbudowana dioda LED informuje o obecności napięcia na obwodzie wtyczki. Nie potwierdza jednak mechanicznego przełączenia zaworu. Warystor ogranicza przepięcia łączeniowe powstające przy wyłączaniu obciążenia indukcyjnego, wspierając ochronę obwodu sterującego.

Napięcie i podłączenie

Dokładny wariant 122-701 jest przeznaczony do 24 V AC/DC. Producent potwierdza pracę układu z warystorem zarówno z AC, jak i DC w podanym napięciu. Nie należy przenosić na 122-701 wymogu polaryzacji charakterystycznego dla wtyczki 122-601 z diodą. Połączenia robocze i PE należy zawsze wykonać według schematu zacisków cewki.

Przewód wprowadza się przez dławnicę PG9 i montuje osobno. Wtyczka ma trzy styki: dwa robocze i PE. Producent podaje moment dokręcania 0,5 Nm. Stopień ochrony IP65 dotyczy prawidłowo zmontowanego połączenia z kompatybilną cewką.

Najważniejsze parametry techniczne

Kod produktu122-701
Typwtyczka kątowa do cewki elektromagnetycznej
Rodzina122
StandardDIN EN 175301-803-B
Interfejs11 mm, DIN-B
Liczba pinów3 (2 styki robocze + PE)
Napięcie robocze elektroniki24 V AC/DC
Elektronikawarystor + LED
SygnalizacjaLED – obecność napięcia na obwodzie
Ochronawarystor ograniczający przepięcia łączeniowe
Kolor obudowyprzezroczysty
Wprowadzenie przewodudławnica PG9
Moment dokręcania0,5 Nm
Stopień ochrony po montażuIP65 po prawidłowym montażu z kompatybilną cewką
Zakres dostawyjedna wtyczka 122-701, bez przewodu i cewki

Dobór kompatybilnej cewki

Kontrola CONNECTOR_INTERFACE_MATCH wymaga zgodności DIN-B 11 mm, a kontrola VOLTAGE_MATCH zgodności napięcia roboczego cewki z elektroniką 24 V AC/DC. 122-701 stosuje się z potwierdzonymi cewkami G7, U7 i B7 pracującymi przy 24 V.

  • G73 – 24 V DC, DIN-B;
  • B73 – 24 V DC, DIN-B;
  • U77 – zgodna wyłącznie przy pracy cewki z 24 V DC; dla jej trybu 48 V AC trzeba dobrać inną wtyczkę.

Różnice między wariantami 122

122-800 jest podstawową wtyczką bez elektroniki. Warianty 122-701, 122-702 i 122-703 mają LED i warystor, ale różnią się napięciem: odpowiednio 24 V, 110 V i 230 V AC/DC. Numer wariantu musi odpowiadać napięciu cewki. 122-701 nie zastępuje wersji 702 ani 703.

Wykonania U7EX wymagają osobno potwierdzonej wtyczki 122-800EX. Nie należy stosować 122-701 jako zamiennika EX. Rodziny GP, G9/G93, A8, B8/B9 i H8B korzystają z innych zasad przyłącza lub podłączenia.

Porada RexAir

Najpierw potwierdź interfejs DIN-B 11 mm, następnie napięcie 24 V i dopiero potem wybierz 122-701. Jeśli nie potrzebujesz sygnalizacji ani ochrony warystorowej, porównaj wariant 122-800 bez elektroniki.

Produkty uzupełniające

Reprezentatywne cewki w ofercie RexAir to G73, B73 oraz U77 stosowana z 122-701 wyłącznie przy zasilaniu 24 V DC. Inne warianty znajdziesz w kategorii cewek i akcesoriów.

Dokumentacja i producent

Producent: Camozzi Automation. Dane dokładnego SKU zawiera karta 122-701 z 19.05.2026, a warianty rodziny opisuje katalog SOLENOIDS.
