Producent: Camozzi (przejdź do produktów)

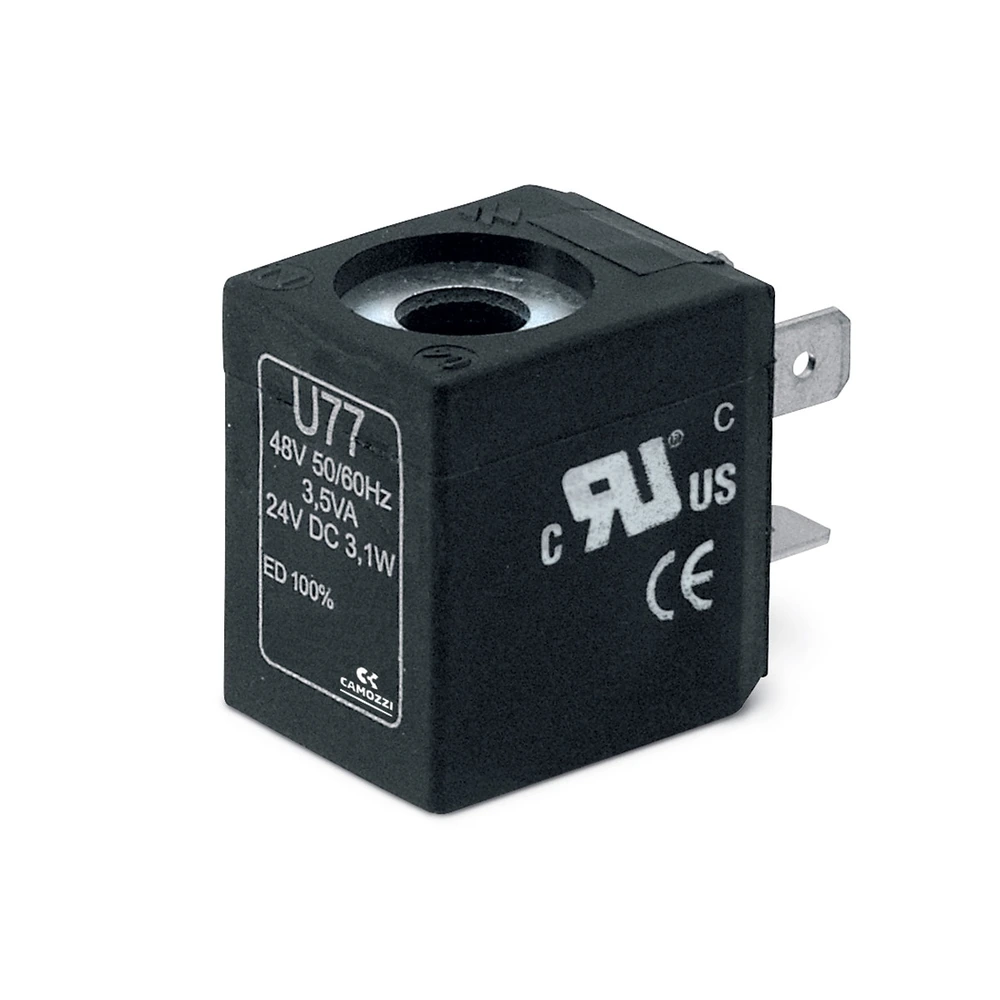

U77 Cewka elektromagnetyczna Serii U, 24 V DC / 48 V AC, 22×22, PET Camozzi

Przejdź do sekcji Opinie

Camozzi Seria U

U77 – cewka elektromagnetyczna 24 V DC / 48 V AC

Cewka Camozzi Serii U z obudową PET, przeznaczona do zaworów z interfejsem 22×22. Wariant można zasilać napięciem 24 V DC albo 48 V AC 50/60 Hz.

Zakres dostawy: jedna cewka U77, bez wtyczki.

KodU77
SeriaU
Wykonaniestandardowe
Napięcie24 V DC lub 48 V AC
Rodzaj napięciaDC / AC
Pobór mocy3,1 W przy 24 V DC / 3,8 VA przy 48 V AC
Częstotliwość50/60 Hz wyłącznie dla 48 V AC
Interfejs22×22
Materiał obudowyPET
Wtyczka122-800; 122-701 tylko dla 24 V

Przejdź do pełnego opisu
PLN EUR
Cena 44,07 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
W magazynie 50+ szt.
Czas wysyłki: 4 dni

Cechy produktu

Parametry techniczne

  • Typ produktu Cewka elektromagnetyczna
  • Rodzina produktu U
  • Napięcie znamionowe cewki 24 V DC / 48 V AC
  • Rodzaj napięcia AC/DC
  • Częstotliwość 50/60 Hz
  • Pobór mocy 3,1 W / 3,8 VA
  • Standard przyłącza elektrycznego DIN EN 175301-803-B
  • Interfejs montażowy 22×22
  • Liczba pinów 3

Właściwości produktu

  • Stopień ochrony produktu IP54
  • Stopień ochrony po montażu IP65 po zamontowaniu wtyczki
  • Klasa izolacji F (155°C)
  • Materiał obudowy PET
  • Tryb pracy ED 100%
  • Certyfikaty UL
  • Producent osprzętu Camozzi

Opis

Cewka U77 Serii U do elektrozaworów Camozzi

Identyfikacja produktu

U77 jest cewką elektromagnetyczną Camozzi Serii U z obudową PET i interfejsem montażowym 22×22. Dokładny kod obejmuje dwa warianty zasilania: 24 V DC / 3,1 W oraz 48 V AC, 50/60 Hz / 3,8 VA.

Seria U jest wybierana do trudniejszych warunków środowiskowych, w których większe znaczenie ma odporność materiału obudowy na wilgoć, np. w nieogrzewanych halach, instalacjach narażonych na kondensację lub zastosowaniach mobilnych.

Co oznacza kod U77

  • U oznacza Serię U z obudową PET.
  • 7 wskazuje rodzinę cewek o interfejsie 22×22 i przyłączu DIN-B.
  • Końcowe 7 identyfikuje wariant 24 V DC / 48 V AC.

Najważniejsze parametry

KodU77
SeriaU
Napięcie DC24 V DC
Pobór mocy DC3,1 W
Napięcie AC48 V AC
Częstotliwość AC50/60 Hz
Pobór mocy AC3,8 VA
Interfejs montażowy22×22
Standard przyłączaDIN EN 175301-803-B
Materiał obudowyPET
Klasa izolacjiF (155°C)
Tryb pracyED 100%
Stopień ochronyIP54; IP65 po prawidłowym montażu wtyczki
Zakres dostawyjedna cewka, bez wtyczki

Seria U a Seria G

Seria G jest podstawowym wykonaniem z obudową PA do typowych warunków przemysłowych. Seria U wykorzystuje obudowę PET i jest wybierana do trudniejszych warunków, zwłaszcza gdy istotna jest odporność materiału na wilgoć. Sama przynależność do Serii U nie oznacza certyfikatu ATEX; certyfikat dotyczy wyłącznie kodów zakończonych oznaczeniem EX.

Dobór do zaworu

Przed zakupem potwierdź, że zawór wykorzystuje interfejs cewki 22×22 oraz przyłącze DIN EN 175301-803-B. Zgodność samego napięcia nie potwierdza zgodności mechanicznej.

Dobór napięcia

U77 można zasilać jako 24 V DC albo 48 V AC. Wartości mocy należy czytać łącznie z napięciem: 3,1 W dotyczy 24 V DC, a 3,8 VA i 50/60 Hz dotyczą wyłącznie 48 V AC.

Dobór wtyczki

122-800 jest wtyczką DIN-B bez elektroniki. 122-701 ma LED i warystor, lecz jej napięcie robocze 24 V AC/DC oznacza, że należy ją stosować tylko przy zasilaniu U77 napięciem 24 V. Nie dobieraj 122-701 do wariantu 48 V AC.

Na co zwrócić uwagę

  • Potwierdź napięcie dostępne w instalacji.
  • Sprawdź interfejs 22×22 oraz DIN-B.
  • Dobierz wtyczkę do konkretnego napięcia.
  • Jeżeli instalacja wymaga ATEX, wybierz dokładne wykonanie EX, a nie standardową U77.
Porada RexAir

Jeżeli układ pracuje w wilgotniejszym otoczeniu, ale nie znajduje się w sklasyfikowanej strefie zagrożenia wybuchem, U77 pozwala wybrać obudowę PET bez sięgania po wykonanie ATEX.

Produkty uzupełniające

Do zasilania 24 V możesz dobrać wtyczkę 122-701 z LED i warystorem. Wtyczka 122-800 bez elektroniki jest rozwiązaniem podstawowym. Pozostałe warianty dobieraj w kategorii cewek i akcesoriów do elektrozaworów zgodnie z napięciem oraz warunkami pracy.

Dokumentacja i producent

Producent: Camozzi. Dane pochodzą z oficjalnego katalogu SOLENOIDS Camozzi.
