B73 Cewka elektromagnetyczna Serii B, B7 22 mm, 24 V DC, 10 W Camozzi

B73 — cewka Serii B do zaworów Camozzi CFB

B73 jest cewką elektromagnetyczną Camozzi Serii B w wielkości B7 / 22 mm. Jest przeznaczona wyłącznie do odpowiednich zaworów Camozzi Serii CFB wskazanych w oficjalnej tabeli sprzężeń producenta.

Cewka pracuje przy 24 V DC i pobiera 10 W. Zakres dostawy obejmuje samą cewkę — wtyczkę oraz zawór dobiera się osobno.

Co oznacza kod B73

• B oznacza Serię B przeznaczoną do zaworów CFB.
• 7 oznacza wielkość 22 mm i przyłącze DIN-B.
• 3 oznacza 24 V DC i pobór mocy 10 W.

Najważniejsze parametry techniczne

Do jakich zaworów CFB pasuje

Dla napięcia 24 V DC cewka B73 jest wskazana w tabeli producenta dla wzorów CFB-A23L-*, CFB-A24N-*, CFB-A25P-* i CFB-A26R-*. Są to zawory pośrednie 2/2 N.C. z przyłączami od G3/8 do G1.

W pełnym kodzie zaworu CFB po części opisującej korpus, funkcję, przyłącze, uszczelnienie i materiał występuje oznaczenie cewki. Przykładowo końcówka -B73 oznacza zastosowanie właśnie tego wariantu elektrycznego.

Jak dobrać wielkość B7, B8 lub B9

Wielkość cewki wynika z wiersza danego modelu zaworu w tabeli sprzężeń CFB: B7 ma 22 mm, B8 ma 30 mm, a B9 ma 36 mm. Nie należy dobierać wielkości na podstawie samego gwintu, ponieważ zawory o zbliżonych przyłączach mogą wymagać innych cewek ze względu na konstrukcję i średnicę otworu.

Jak dobrać napięcie

Dla tej karty właściwe zasilanie to 24 V DC, a pobór mocy wynosi 10 W. Napięcie cewki musi odpowiadać końcowej części pełnego kodu zaworu CFB.

Nie wolno zastępować cewki wariantem o innym napięciu, rodzaju prądu lub częstotliwości tylko dlatego, że ma tę samą wielkość mechaniczną.

Wtyczka bez elektroniki czy LED

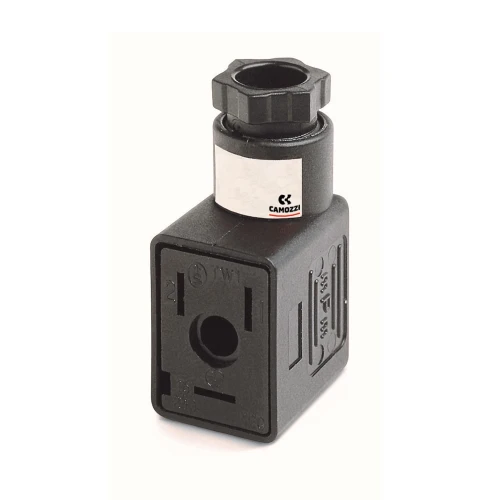

• 122-800 — wtyczka bez elektroniki;
• 122-701 — wtyczka z LED i warystorem, dobrana do napięcia tej cewki.

Wtyczka z elektroniką musi odpowiadać napięciu cewki. Wariantów przeznaczonych dla innych napięć nie należy stosować zamiennie.

Na co zwrócić uwagę

• sprawdź pełny model zaworu CFB w tabeli sprzężeń;
• potwierdź wielkość B7, B8 lub B9 oraz wariant K, jeśli występuje;
• porównaj napięcie, AC/DC i częstotliwość;
• dobierz wtyczkę z właściwej rodziny 122;
• pamiętaj, że cewka, wtyczka i zawór są osobnymi produktami.

Produkty uzupełniające

Do cewki można dobrać 122-800 bez elektroniki albo 122-701 z LED i warystorem. Odpowiedni zawór znajduje się w kategorii Camozzi Seria CFB; wybór konkretnego zaworu wymaga zgodności całego kodu i parametrów medium.

Dokumentacja i producent

Producent: Camozzi Automation. Parametry cewki podaje katalog SOLENOIDS Camozzi, a zgodność z zaworami — katalog Serii CFB i tabela sprzężeń.
