CNVL-62 Modułowa płyta przyłączeniowa na 2 zawory Serii 4 G3/8, Camozzi

CNVL-62 – płyta na 2 zawory Serii 4 G3/8 ze wspólnymi odpowietrzeniami

CNVL-62 jest elementem systemowym do budowy zwartego zespołu zaworowego. Nie realizuje samodzielnie funkcji sterującej: funkcję 3/2, 5/2 lub 5/3 zapewniają zamontowane zawory.

Płyta rozdziela dwa zagadnienia doborowe: port G3/8 dotyczy kompatybilnych zaworów, natomiast G3/4 – zasilanie i odpowietrzenia opisuje wspólne przyłącza płyty. Oba parametry trzeba sprawdzić osobno.

Funkcja w wyspie zaworowej

Płyta organizuje montaż 2 zaworów i prowadzi wspólne kanały zasilania oraz odpowietrzeń. Pozwala ograniczyć liczbę indywidualnych połączeń i zbudować uporządkowany moduł pneumatyczny. Dobór funkcji, sposobu sterowania i elementów elektrycznych pozostaje zależny od każdego zamontowanego zaworu.

Zakres dostawy

Zakres dostawy obejmuje płytę oraz dla każdej pozycji parę śrub mocujących, uszczelkę interfejsową i dwa elementy prowadzące. Zawory, cewki, wtyczki, złączki i przewody dobiera się osobno.

Najważniejsze parametry techniczne

Dobór i zastosowanie

• Wybierz wyłącznie zawory Camozzi Serii 4 z portem G3/8.
• Potwierdź, że 2 pozycje odpowiada liczbie planowanych zaworów.
• Dobierz złączki wspólnego zasilania i odpowietrzeń do przyłącza G3/4.

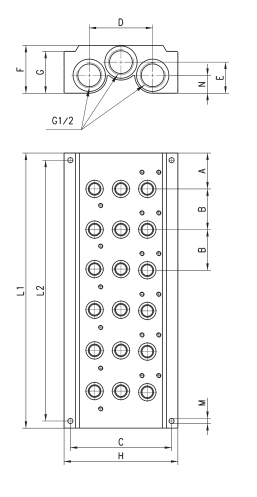

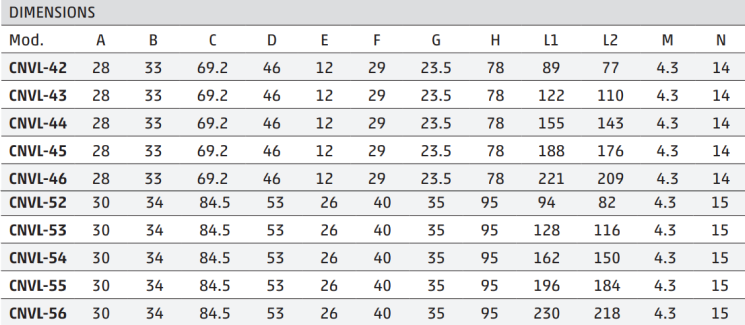

• Sprawdź miejsce zabudowy oraz wymiary L1 i L2 całej płyty.

Różnice względem sąsiednich wariantów

Ostatnia cyfra kodu określa liczbę pozycji w danej rodzinie. Rodziny CNVL-4*, CNVL-5* i CNVL-6* współpracują odpowiednio z zaworami G1/8, G1/4 i G3/8. Podobny wygląd nie potwierdza zamienności bez zgodności portu zaworów i wspólnych przyłączy.

Porada RexAir

Najpierw ustal port i liczbę zaworów, potem wymagane funkcje, a na końcu wspólne przyłącza oraz wyposażenie instalacyjne. Dla 2 zaworów Serii 4 G3/8 właściwym punktem wyjścia jest CNVL-62.

Produkty uzupełniające

Do płyty dobierz zawory Camozzi Serii 4 z portem G3/8 w funkcji wymaganej przez układ.

Pozostałe elementy systemu wybierz w kategorii akcesoriów CNVL. Złączki i przewody pneumatyczne dobiera się do portów zamontowanych zaworów oraz potwierdzonych wspólnych przyłączy płyty.

Dokumentacja producenta

Dane opracowano na podstawie katalogu Camozzi Seria 4 2026/06 i zatwierdzonego SSOT RexAir.

Oficjalny katalog Camozzi Seria 4 PDF
