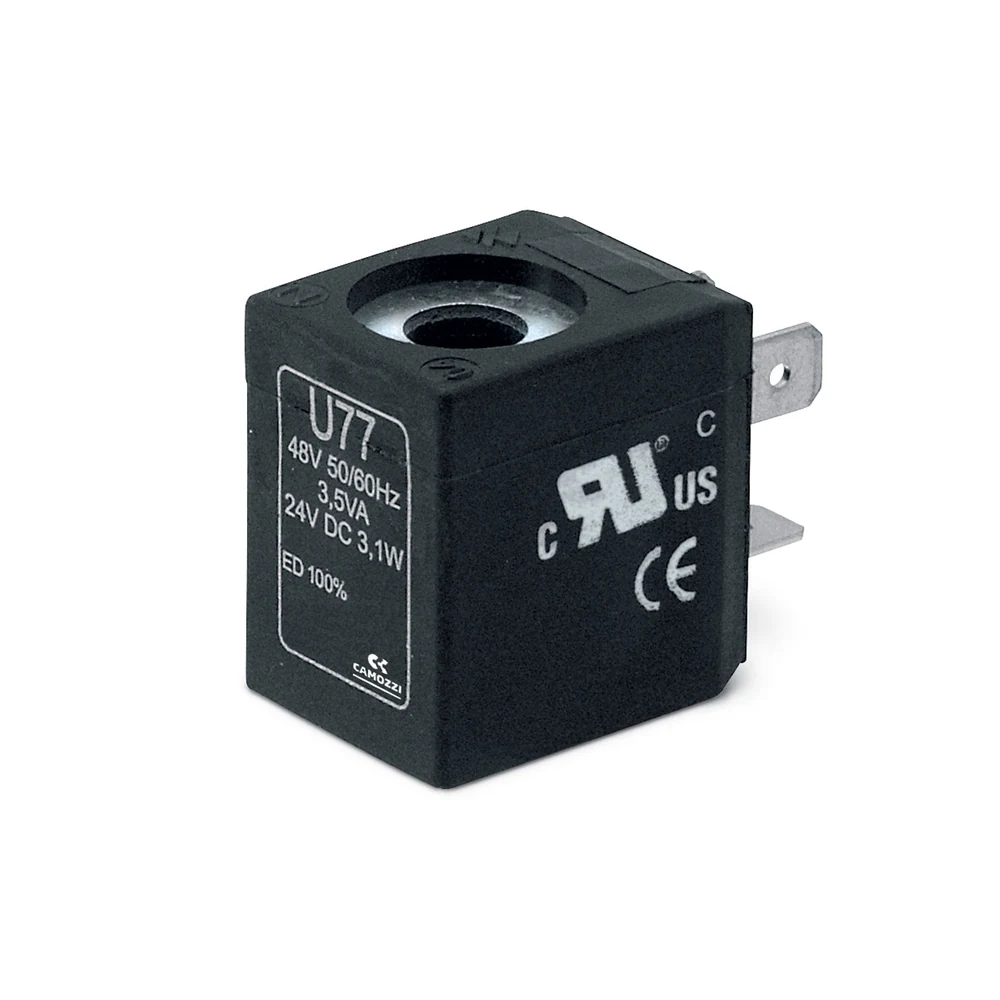

G77 Cewka elektromagnetyczna Serii G 24 V DC / 48 V AC, 3,1 W / 3,8 VA, 22×22 Camozzi

Cewka G77 Serii G do elektrozaworów Camozzi

G77 jest cewką elektromagnetyczną Camozzi Serii G do instalacji przemysłowych. Wariant pracuje przy napięciu 24 V DC / 48 V AC, z częstotliwością 50/60 Hz dla 48 V AC i jest przeznaczony do zaworów z interfejsem montażowym 22×22.

Dokładne obciążenie elektryczne wynosi 3,1 W przy 24 V DC; 3,8 VA przy 48 V AC. Obudowa z poliamidu PA jest przeznaczona do standardowych warunków pracy maszyn i automatyki. Cewka może pracować w trybie ciągłym ED 100%.

Co oznacza kod G77

• G oznacza Serię G, czyli standardowe wykonanie z obudową PA.
• 7 identyfikuje wykonanie 22×22 z przyłączem DIN EN 175301-803-B.
• 7 wskazuje wariant elektryczny: 24 V DC lub 48 V AC; odpowiednio 3,1 W albo 3,8 VA.

Najważniejsze parametry techniczne

Seria G czy Seria U – którą wybrać

Seria G jest podstawowym wyborem do typowych warunków przemysłowych i ma obudowę z PA. Seria U ma obudowę z PET i jest przeznaczona do trudniejszych warunków, zwłaszcza tam, gdzie większe znaczenie ma odporność materiału na wilgoć lub kondensację.

Jeżeli instalacja wymaga wykonania przeciwwybuchowego, należy dobrać dokładny certyfikowany wariant wskazany w dokumentacji producenta. Standardowej cewki G77 nie należy traktować jako zamiennika certyfikowanego zespołu.

Dobór do zaworu

G77 może współpracować z odpowiednimi zaworami Camozzi Serii A, 3, 4, 9 i NA, jeżeli zawór ma zgodny trzpień oraz interfejs cewki 22×22. W produktach RexAir końcówka -02 w potwierdzonych wariantach Serii 3 oraz -22 w potwierdzonych wariantach Serii 4 oznacza interfejs 22×22.

O zgodności nie decyduje gwint przyłączy pneumatycznych. Przed zakupem porównaj interfejs trzpienia, standard DIN-B, napięcie, rodzaj zasilania i dokładne wykonanie zaworu.

Dobór wtyczki

Do cewki G77 dobierz wtyczkę o interfejsie DIN-B 11 mm:

• 122-800 – podstawowa wtyczka DIN-B 11 mm bez elektroniki.
• 122-701 – wtyczka DIN-B 11 mm z LED i warystor, 24 V AC/DC.

Wariant 122-701 stosuj wyłącznie dla obwodu 24 V; przy pozostałych napięciach tego modelu wybierz 122-800 bez elektroniki.

Na co zwrócić uwagę

• zasilanie musi odpowiadać jednej z kombinacji podanych w tabeli;
• dla wariantów AC należy zachować podaną częstotliwość;
• wtyczka musi odpowiadać standardowi DIN EN 175301-803-B i interfejsowi 11 mm;
• stopień IP65 uzyskuje się po prawidłowym zamontowaniu odpowiedniej wtyczki i uszczelnienia;
• zakres dostawy nie obejmuje wtyczki ani zaworu.

Produkty uzupełniające

Najważniejszym uzupełnieniem G77 jest właściwa wtyczka. Dla tego wariantu RexAir wskazuje 122-800 oraz 122-701. Przewód zasilający dobiera się osobno do napięcia, obciążenia i warunków instalacji.

Dokumentacja i producent

Producent: Camozzi Automation. Dane exact SKU publikuje karta techniczna G77, a pełną tabelę wariantów i parametry rodziny zawiera oficjalny katalog SOLENOIDS Camozzi.
