Camozzi Seria 3 obejmuje zawory i elektrozawory pneumatyczne do sterowania kierunkiem przepływu w układach automatyki oraz elementy systemowe wykorzystywane przy budowie zespołów zaworowych. W tej kategorii RexAir znajdują się warianty 3/2, 5/2, 5/3 oraz podwójne korpusy 2x3/2, a także zawory sterowane elektromagnetycznie, pneumatycznie, ręcznie, mechanicznie i nożnie.

Dobór konkretnego kodu wymaga sprawdzenia funkcji zaworu, stanu spoczynkowego N.C. lub N.O., przyłącza, sposobu sterowania, trybu monostabilnego albo bistabilnego oraz akcesoriów potrzebnych do kompletacji układu.

Co obejmuje Camozzi Seria 3?

Seria 3 to grupa kompaktowych zaworów pneumatycznych Camozzi stosowanych w układach sterowania siłownikami i przepływem sprężonego powietrza. W aktualnym zakresie kategorii RexAir znajdują się zawory, elektrozawory oraz moduły lub akcesoria systemu wyspy zaworowej.

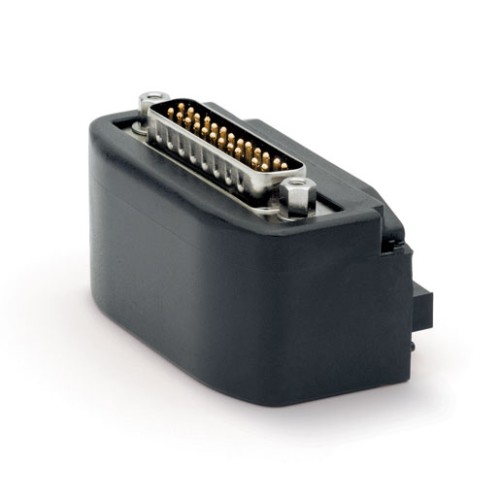

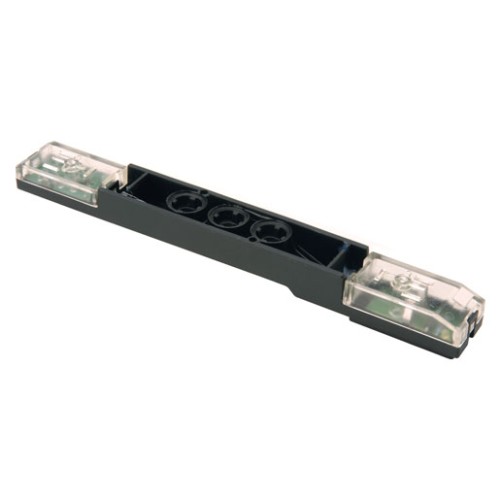

Kategoria nie jest listą samych elektrozaworów. Obejmuje również zawory pneumatyczne bez cewki, zawory ręczne, mechaniczne, nożne oraz moduły 3PAC/3PBC. Dlatego nie należy dobierać całej Serii 3 według jednego wzorca cewki lub jednego schematu sterowania.

Dane techniczne - skrót doborowy

• Funkcje w ofercie: 3/2 N.C., 3/2 N.O., 5/2, 5/3 CC, 5/3 CO, 5/3 CP oraz 2x3/2.
• Warianty stanu spoczynkowego: N.C., N.O. oraz N.C./N.O. dla wybranych korpusów podwójnych.
• Przyłącza widoczne w inventory: G1/8 i G1/4 dla zaworów; moduły systemowe wymagają osobnej weryfikacji konfiguracji.
• Sposoby sterowania: elektromagnetyczne/elektropneumatyczne, pneumatyczne, ręczne, mechaniczne i nożne.
• Tryb pracy: warianty monostabilne i bistabilne zależnie od kodu sterowania oraz operatora.
• Dokumentacja: szczegółowe przepływy, ciśnienia, symbole i wykonania należy sprawdzać dla pełnego kodu w katalogu producenta.

Funkcje zaworów dostępne w kategorii

Sposoby sterowania w Serii 3

Sterowanie wynika z pełnego kodu produktu, a nie wyłącznie z kategorii. W Serii 3 RexAir występują:

• Elektrozawory - wymagają dobrania właściwej cewki i wtyczki, jeśli nie są częścią konkretnego zestawu.
• Zawory sterowane pneumatycznie - przełączane sygnałem pneumatycznym; nie mają interfejsu cewki.
• Zawory ręczne - dobierane według operatora, położeń i sposobu powrotu.
• Zawory mechaniczne - stosowane m.in. jako elementy krańcowe, dobierane według elementu uruchamiającego i kierunku zadziałania.
• Zawory nożne - osobno rozróżniane jako pneumatyczne i elektryczne.
• Moduły systemowe - elementy konfiguracji wyspy lub zespołu zaworowego, a nie samodzielne zawory.

Porada RexAir

Nie dobieraj zaworu Serii 3 tylko po gwincie. Najpierw ustal funkcję 3/2, 5/2, 5/3 albo 2x3/2, następnie stan spoczynkowy N.C./N.O., tryb monostabilny lub bistabilny, sposób sterowania i dopiero potem akcesoria. Przy elektrozaworach osobno potwierdź interfejs cewki, napięcie cewki oraz wtyczkę.

Jak dobrać właściwy wariant?

1. Określ funkcję zaworu: 3/2, 5/2, 5/3 lub 2x3/2.
2. Sprawdź stan spoczynkowy i położenie środkowe, jeśli dotyczy: N.C., N.O., N.C./N.O., CC, CO albo CP.
3. Dobierz przyłącze robocze G1/8 lub G1/4 zgodnie z układem i przepływem wymaganym przez aplikację.
4. Wybierz sterowanie: elektromagnetyczne, pneumatyczne, ręczne, mechaniczne lub nożne.
5. Dla elektrozaworów potwierdź interfejs cewki, napięcie i rodzaj wtyczki. Kod zaworu nie zawsze oznacza kompletny zestaw z cewką.
6. Dla modułów i płyt ustal liczbę pozycji, miejsce w układzie oraz zgodność z zaworami i pozostałymi elementami systemu.

Cewki, wtyczki, płyty i akcesoria

Akcesoria dobiera się do konkretnego kodu i konfiguracji. Przy elektrozaworach należy potwierdzić interfejs cewki, napięcie, rodzaj prądu oraz zgodność wtyczki. Przy zespołach zaworowych trzeba sprawdzić płytę, liczbę pozycji, moduły początkowe/końcowe, zaślepki i sposób podłączenia.

• Cewki i akcesoria do elektrozaworów - do kompletacji elektrozaworów z właściwym napięciem i wtyczką.
• Wyspy zaworowe - kierunek dla zespołów i modułów systemowych.
• Złączki, przewody i tłumiki - dobierane według gwintu, średnicy przewodu, portu odpowietrzającego oraz warunków pracy.

Najczęstsze błędy doborowe

• Traktowanie wariantu z literą D jak zwykłego zaworu 3/2 zamiast 2x3/2.
• Przenoszenie informacji o cewkach na zawory pneumatyczne, ręczne lub mechaniczne.
• Zakładanie uniwersalnej wtyczki albo napięcia cewki bez sprawdzenia pełnego kodu cewki.
• Pomijanie różnicy między N.C., N.O. i wariantem N.C./N.O.
• Dobór po samym gwincie bez sprawdzenia funkcji, przepływu, sterowania i sposobu powrotu.

Dokumentacja i wykonania specjalne

Dane takie jak przepływ, ciśnienie, temperatura, symbol pneumatyczny, materiał i zakres kompletacji trzeba weryfikować dla konkretnego kodu. Oznaczenie EX odnosi się do wykonań przeznaczonych do stref ATEX, a oznaczenia S* do wersji specjalnych; nie należy dopowiadać ich właściwości bez potwierdzenia w dokumentacji lub ofercie RexAir.

Przejdź do bazy katalogów RexAir albo sprawdź katalog Camozzi Serii 3 PDF.

FAQ - Camozzi Seria 3

Czy każdy produkt w tej kategorii jest elektrozaworem?

Nie. Kategoria obejmuje elektrozawory, zawory pneumatyczne, ręczne, mechaniczne, nożne oraz moduły systemowe.

Co oznacza litera D w kodzie Serii 3?

Litera D oznacza korpus podwójny i funkcję 2x3/2. W zależności od kodu może to być 2x3/2 N.C., 2x3/2 N.O. albo 2x3/2 N.C./N.O.

Czy cewka i wtyczka są zawsze w komplecie?

Nie należy tego zakładać. Zakres dostawy trzeba sprawdzić przy konkretnym produkcie, a napięcie cewki i wtyczkę dobrać osobno, jeśli wymaga tego dany zawór.

Kiedy skontaktować się z RexAir?

Jeżeli dobierasz zamiennik, kompletujesz wyspę zaworową albo nie masz pewności co do funkcji, przyłącza, cewki lub akcesoriów, prześlij pełny kod albo opis aplikacji.
